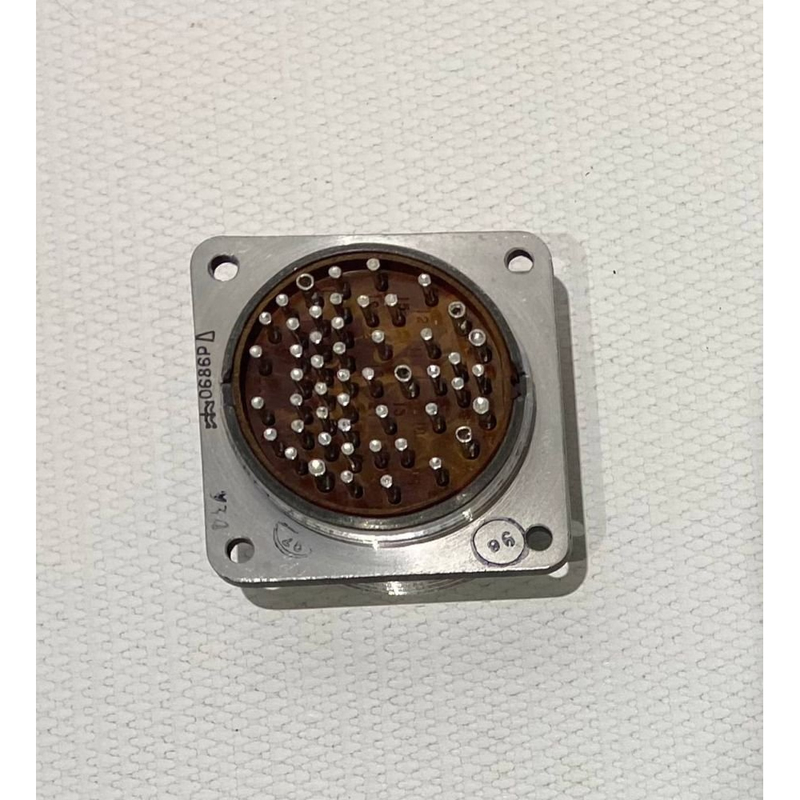

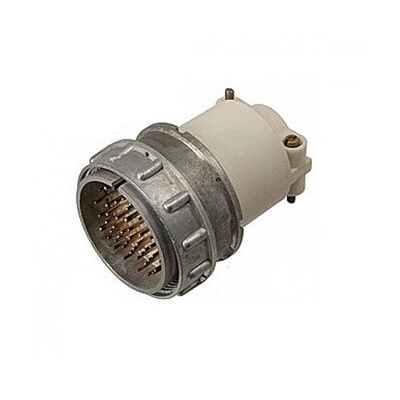

Разъем ОНЦ-РГ-09-50/42-Р13 является электрическим соединителем, предназначенным для использования в низкочастотных цепях. Он относится к серии разъемов ОНЦ-РГ и имеет следующие ключевые характеристики:

Основные характеристики

• Тип : ОНЦ-РГ-09
• Количество контактов : 50
• Размер : 42
• Часть соединителя : Р ( розетка )
• Конструктивное исполнение : 13 (кабельная часть экранированная с прямым кожухом)
• Рабочее напряжение : 500 В
• Сопротивление контакта :
  • Для диаметра 1,0 мм — не более 0,05 Ом
  • Для диаметра 1,5 мм — не более 0,03 Ом

Конструкция и применение

Разъемы серии ОНЦ-РГ изготавливаются как в виде вилок, так и в виде розеток. Они могут быть использованы как для экранированных, так и неэкранированных кабелей. Разъемы имеют возможность соединения с другими типами разъемов, такими как 2РМТ и 2РМДТ, что расширяет их функциональность в различных электрических цепях.

Применение

Разъем ОНЦ-РГ-09-50/42-Р13 может использоваться в различных областях, включая:

• Электрические системы постоянного и переменного тока (до 3 МГц)
• Промышленное оборудование
• Автоматика и контрольные системы

Разъем обеспечивает надежное соединение благодаря конструкции с резьбовой фиксацией, что предотвращает случайное разъединение.
