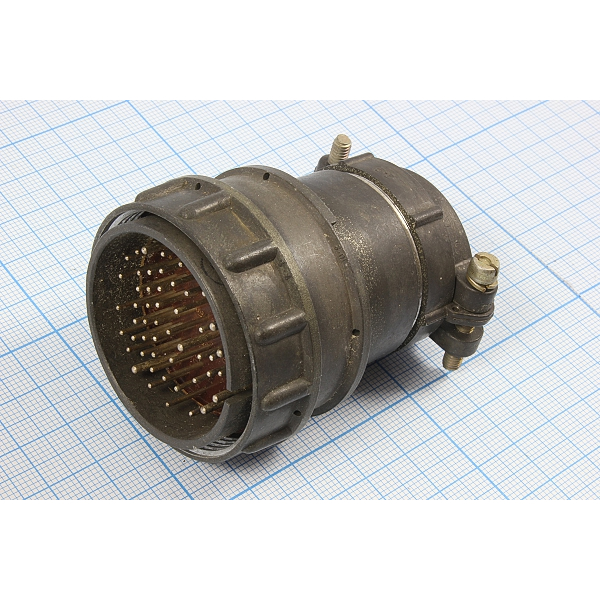

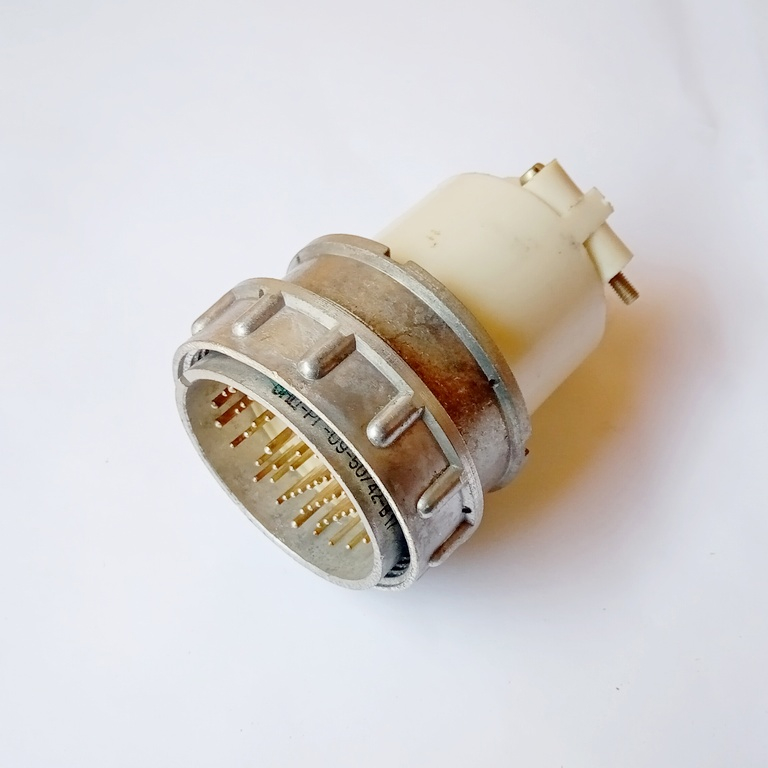

ОНЦ-РГ-09-50/42-Р14 представляет собой кабельную розетку, используемую в электрических соединениях. Она относится к серии низкочастотных соединителей ОНЦ-РГ и предназначена для работы в цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

• Тип соединителя : розетка кабельная, негерметичная.
• Количество контактов : 50.
• Условный размер корпуса : 42.
• Номинальное напряжение : 500 В.
• Рабочий ток : 5 А.
• Метод сочленения : Резьбовой.
• Поляризация корпуса : Однош Оночная.
• Материал контактов : Никель (покрытие).
• Рабочий температурный диапазон : от -60 до +70 °C.
• Относительная влажность : до 98% при температуре +25 °C.

Конструкция

Разъем состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Кабельная часть может иметь угловой или прямой патрубок для подключения неэкранированных кабелей.

Применение

Соединители ОНЦ-РГ-09 используются в различных электрических, радио и контрольно-измерительных приборах. Они обеспечивают надежное соединение в условиях, требующих устойчивости к механическим воздействиям и вибрациям.

Дополнительные характеристики

• Сопротивление контактов : не более 0,05 Ом для контактов диаметром 1,0 мм и не более 0,03 Ом для контактов диаметром 1,5 мм.
• Герметичность : отсутствует.
• Срок службы : до 500 циклов соединения.

Данная розетка соответствует техническим условиям бР0.364.030ТУ и подходит для применения в климатическом исполнении УХЛ.
