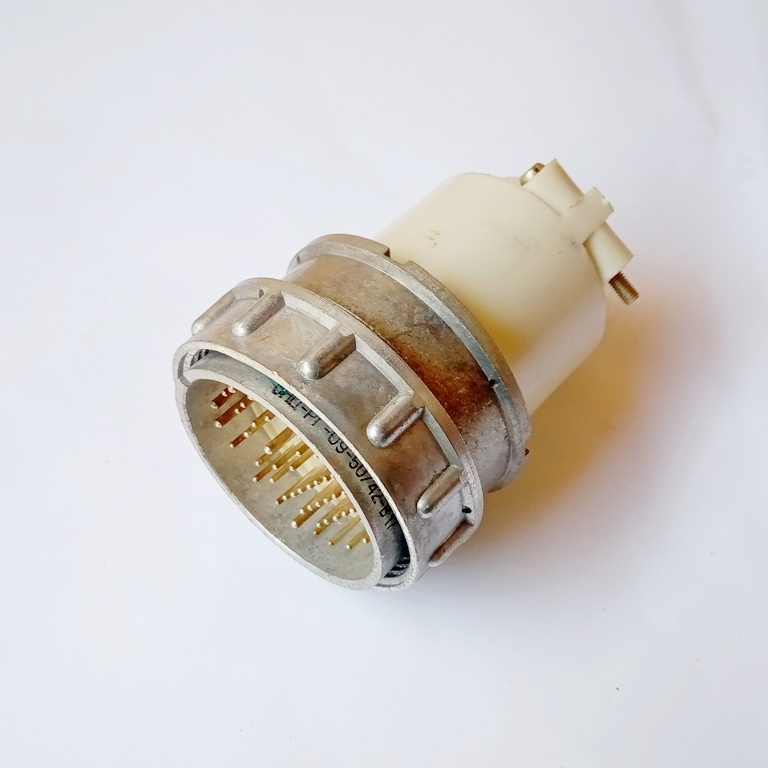

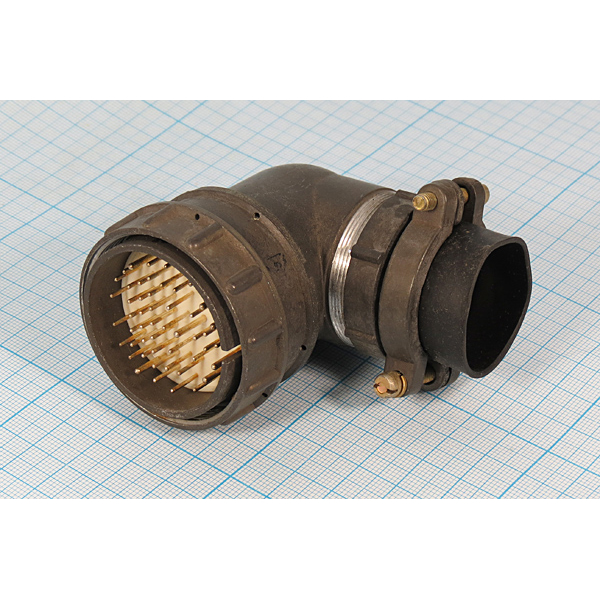

Разъём ОНЦ-РГ-09-50/42-Р2 представляет собой цилиндрический низкочастотный малогабаритный соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока. Он может использоваться при напряжении до 500 В и частоте до 3 МГц .

Основные характеристики

• Тип соединителя : ОНЦ-РГ-09
• Количество контактов : 50
• Условный размер корпуса : 42
• Часть соединителя : розетка (обозначается буквой "Р")
• Рабочий ток : от 2,5 А до 7,5 А на контакт .

Конструкция

Разъём состоит из двух частей — вилки и розетки, которые могут быть выполнены как блочными, так и кабельными. Соединение осуществляется с помощью резьбы, а поляризация корпусов однош Оночная. Контакты покрыты никелем для обеспечения надежности соединения .

Применение

Разъёмы ОНЦ-РГ-09-50/42-Р2 широко используются в электро-, радио- и контрольно-измерительных приборах. Они подходят для внутреннего монтажа как экранированных, так и неэкранированных кабелей, что делает их универсальными для различных областей применения .

Технические условия

Изделие соответствует техническим условиям бР0.364.082 ТУ, что гарантирует его качество и надежность при соблюдении правил эксплуатации .
