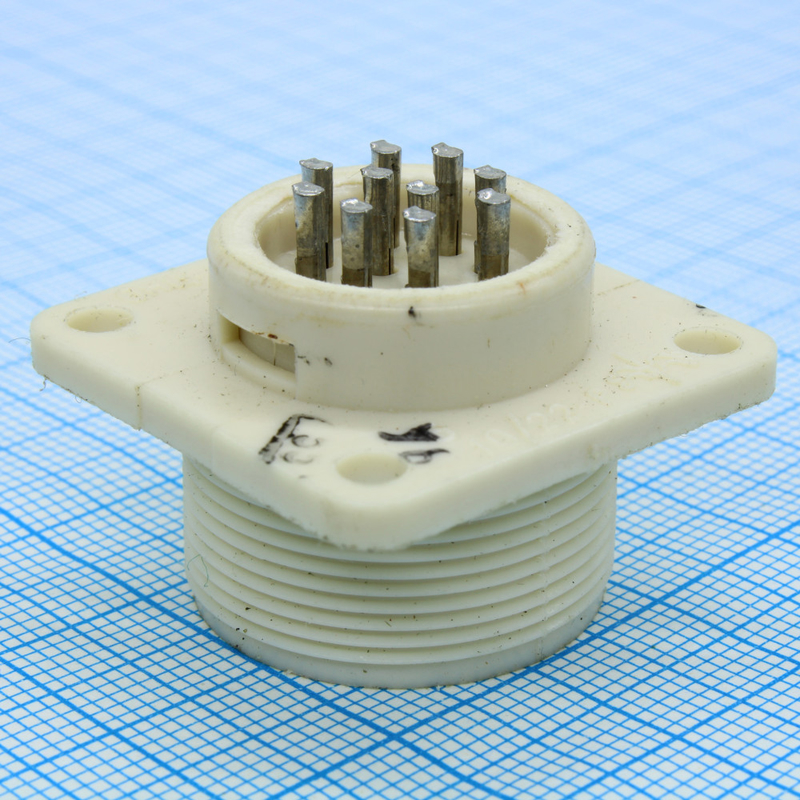

ОНЦ-РГ-09 — это серия низкочастотных цилиндрических разъёмов, предназначенных для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Они состоят из двух негерметичных частей: вилки и розетки, которые могут быть приборными или кабельными с прямыми/угловыми патрубками.

Технические характеристики

Соединители выдерживают максимальное рабочее напряжение до 500 В (амплитудное значение) и ток на контакт не более 10 А. Сопротивление изоляции составляет не менее 5000 МОм, а температура перегрева контактов — не более 30 °C.

Сочленение корпусов резьбовое с одношпоночной поляризацией, покрытие контактов — никель для защиты от коррозии и улучшения проводимости. Количество контактов варьируется от 4 до 50 в зависимости от модели.

Условия эксплуатации

Разъёмы рассчитаны на 500 сочленений-расчленений, минимальную наработку 10 000 часов и срок сохраняемости 6 лет. Они устойчивы к вибрации (1–500 Гц, до 100 м/с²) и механическим ударам.

Подходят для монтажа с экранированными или неэкранированными кабелями.​
