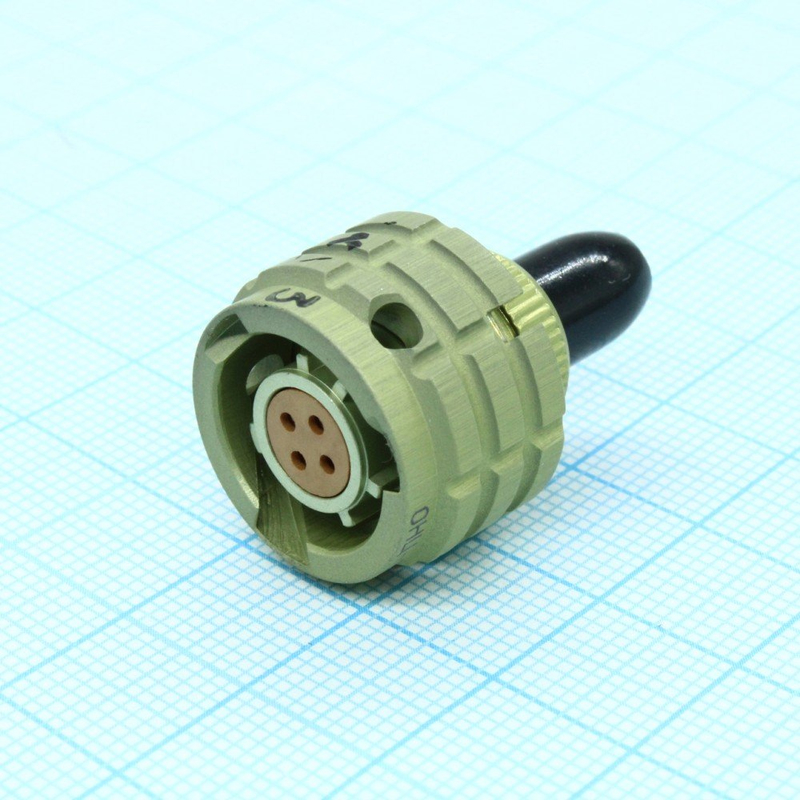

Соединитель ОНЦ-БС-1-7/12-Р12-1-В представляет собой субминиатюрный цилиндрический низкочастотный разъем, предназначенный для внутреннего монтажа. Он используется в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов, что делает его подходящим для применения в электронной аппаратуре как специального, так и общего назначения .

Основные характеристики

Тип соединителя : ОНЦ-БС-1.
Количество контактов : 7.
Условный диаметр корпуса : 12 мм.
Покрытие контактов : серебро.
Конструктивное исполнение :

• вилка (герметичная).
• розетка (негерметичная) с прямым пластиковым кожухом.

Технические параметры

• Рабочее напряжение : до 250 В.
• Максимальный ток на одиночный контакт : 1,5 А.
• Сопротивление контактов : не более 5 МОм.
• Температурный диапазон работы : от -60 до +85 °C.
• Влажность : устойчив к повышенной относительной влажности (98% при +35 °C).
• Срок службы : минимальная наработка составляет 15 000 часов, количество циклов соединения и разъединения — до 250 раз .

Соединители ОНЦ-БС-1 имеют байонетное соединение, что обеспечивает надежность и простоту в использовании. Они также характеризуются многопозиционной поляризацией, что позволяет избежать неправильного подключения .
