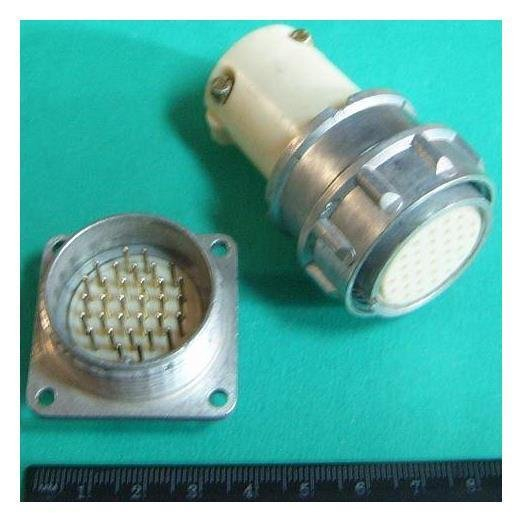

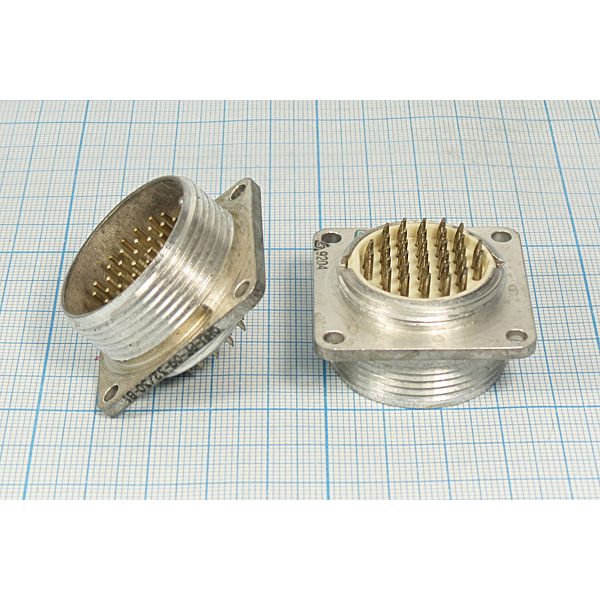

Разъем ОНЦ-РГ-09-32/30-В1 относится к категории низкочастотных цилиндрических соединителей и предназначен для работы в электрических цепях с постоянным и переменным током (до 3 МГц). Он может использоваться в различных устройствах и системах, требующих надежного соединения.

Технические характеристики

• Количество контактов : 32
• Условный размер корпуса : 30
• Тип : вилка (обозначение "В")
• Конструктивное исполнение : Приборная часть (обозначение "1")
• Максимальный рабочий ток на контакт : до 10 А
• Максимальное рабочее напряжение : 500 В
• Сопротивление контактов :
  • Диаметр 1 мм: 50 мОм
  • Диаметр 5 мм: 30 мОм
• Сопротивление изоляции : не менее 5000 МОм
• Количество циклов соединений : до 500
• Минимальная наработка : 10,000 часов
• Срок сохраняемости : 6 лет

Условия эксплуатации

Разъем ОНЦ-РГ-09-32/30-В1 может функционировать в широком диапазоне температур, от -60°С до +70°С. Он также устойчив к атмосферному давлению и механическим воздействиям, включая вибрацию и удары.

Применение

Соединитель используется для монтажа как экранированных, так и неэкранированных кабелей. В зависимости от типа конструкции, разъем может иметь разные варианты исполнения, что позволяет адаптировать его под конкретные требования.Разъемы ОНЦ-РГ-09 имеют общую схему расположения контактов с другими соединителями, что делает их универсальными для использования в различных системах.
