Микросхема 164ЛП2 выполнена по КМОП технологии (тип логики НСТЛМ) и разработана для использования в устройствах цифровой автоматики и вычислительной технике. Интегральная микросхема 164ЛП2 представляет собой четыре логических элемента "исключающие ИЛИ". Характеристики и применение:

• Предназначена для работы в электронной аппаратуре специального назначения .
• Зарубежный аналог: CD4030E .
• Корпус типа 401.14-5 .
• Шифр кода маркировки микросхемы 164ЛП2 ВК – 2КЛП2 в соответствии с АЕЯР.431200.203 ТУ .

Технические характеристики:

• Диапазон напряжения питания: ±9,0 В ±10% .
• Ток потребления: не более 0,001; 0,2 мА .
• Диапазон рабочих температур: -60°C...+85°С .
• Минимальная наработка микросхемы в режимах и условиях, допускаемых ТУ, не менее 100000 ч .
• Минимальный срок сохраняемости микросхемы при её хранении:
  • В отапливаемом хранилище или в хранилище с регулируемыми влажностью и температурой или местах хранения микросхем, вмонтированных в защищенную аппаратуру, или находящихся в защищенном комплекте ЗИП, - 25 лет .
  • В неотапливаемом хранилище – 16,5 лет .
  • Под навесом и на открытой площадке, вмонтированными в аппаратуру (в составе незащищенного объекта), или в комплекте ЗИП – 12,5 лет .
• Золото: 0,0090463 грамм .
• Серебро: 0 грамм .
• Платина: 0 грамм .
• Палладий: 0 грамм .

Микросхемы производятся в корпусе и без корпуса. Корпус микросхемы защищает её от внешних воздействий, и соединяется с нужными узлами с помощью встроенных выводов .

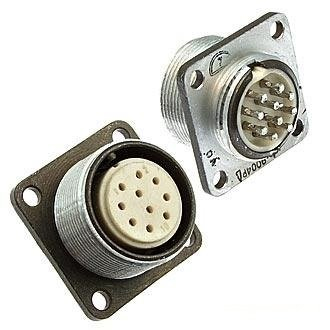

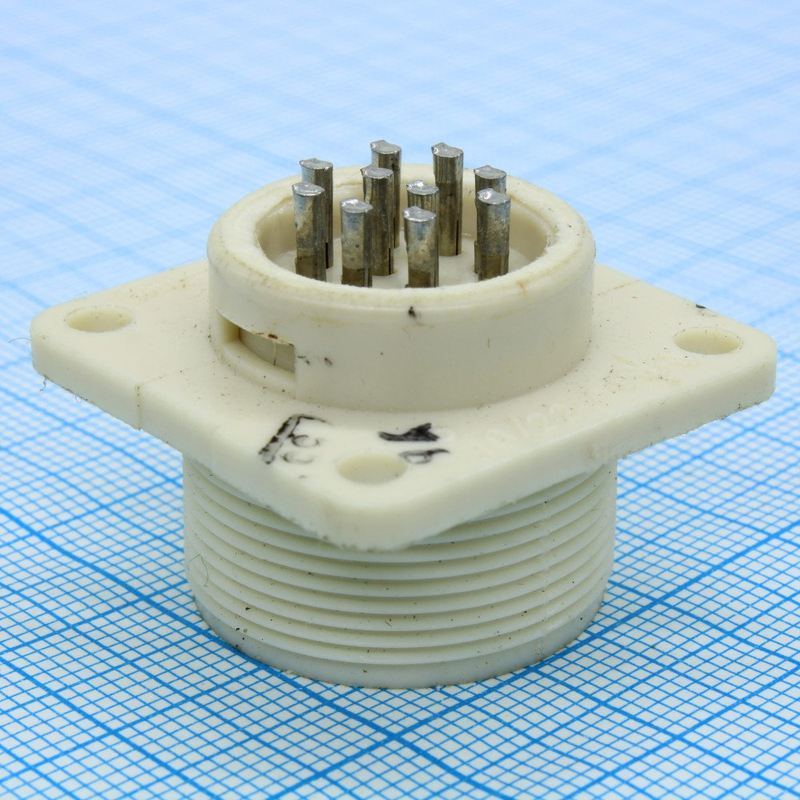

Разъем ОНЦ-РГ-09-7/18-В1 ВП представляет собой низкочастотный цилиндрический соединитель, который используется в электрических цепях как постоянного, так и переменного тока (до 3 МГц). Он предназначен для монтажа как экранированными, так и неэкранированными кабелями.

Технические характеристики

• Количество контактов: 18
• Максимальный рабочий ток на контакт: до 10 А
• Максимальное рабочее напряжение: 500 В
• Сопротивление контактов:
  • для диаметра 1 мм — 50 мОм
  • для диаметра 5 мм — 30 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Количество циклов соединений: до 500
• Минимальная наработка: 10,000 часов
• Срок хранения: до 6 лет

Конструкция и исполнение

Разъем имеет различные варианты исполнения, которые могут включать:

• Приборная часть (патрубка)
• Неэкранированная приборная часть с прямым кожухом
• Экранированная приборная часть с прямым кожухом
• Кабельная часть в различных исполнениях (неэкранированная, экранированная)

Условия эксплуатации

Разъем ОНЦ-РГ-09 может работать в широком диапазоне температур:

• Температура окружающей среды: от -60° С до +70° С
• Атмосферное давление: пониженное до 400 мм рт. ст.

Также он устойчив к синусоидальным вибрациям в диапазоне частот от 1 Гц до 5000 Гц и механическим ударам.

Применение

Разъемы ОНЦ-РГ-09 широко используются в различных областях, включая промышленность, радиотехнику и электронику. Они обеспечивают надежное соединение в условиях повышенных требований к механической прочности и устойчивости к внешним воздействиям.
