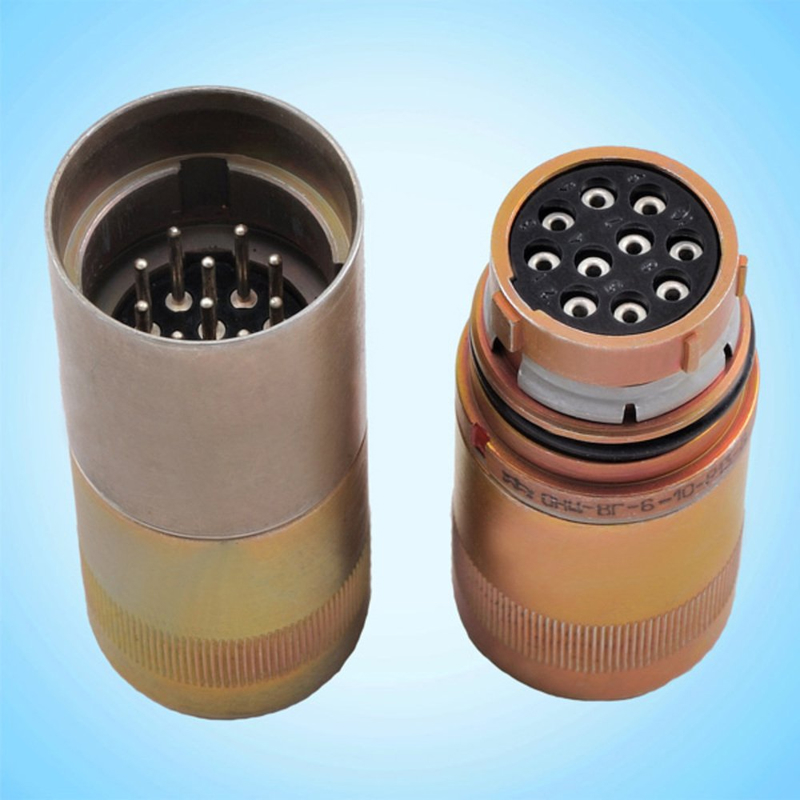

Разъем ОНЦ-ВГ-6-10-В13-В является низкочастотным цилиндрическим соединителем, предназначенным для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он может работать при напряжении до 310 В и токовой нагрузке на каждый контакт до 4 А, а суммарная нагрузка на соединитель достигает 28 А или 40 А в зависимости от конфигурации.

Конструкция и характеристики

Основные характеристики:

• Тип: Низкочастотный цилиндрический соединитель.
• Количество контактов: 10.
• Покрытие контактов: Серебряное.
• Исполнение: вилка (обозначение "В").
• Кабельная часть: Экранированная с прямым кожухом (обозначение "13").
• Климатическое исполнение: Всклиматическое (обозначение "В").

Технические параметры:

• Максимальное рабочее напряжение: 310 В (ампл.).
• Сопротивление контактов: не более 4 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Число циклов соединения: до 1000 раз.
• Минимальная наработка: 5000 часов.
• Срок хранения: до 15 лет.

Условия эксплуатации

Разъем ОНЦ-ВГ-6-10-В13-В может использоваться в широком диапазоне температур, от -60°С до +85°С. Он также устойчив к вибрациям и механическим ударам, что делает его подходящим для различных промышленных приложений.

Применение

Данные разъемы широко применяются в электро-, радио- и контрольно-измерительных приборах, обеспечивая надежное соединение в условиях различных эксплуатационных факторов
