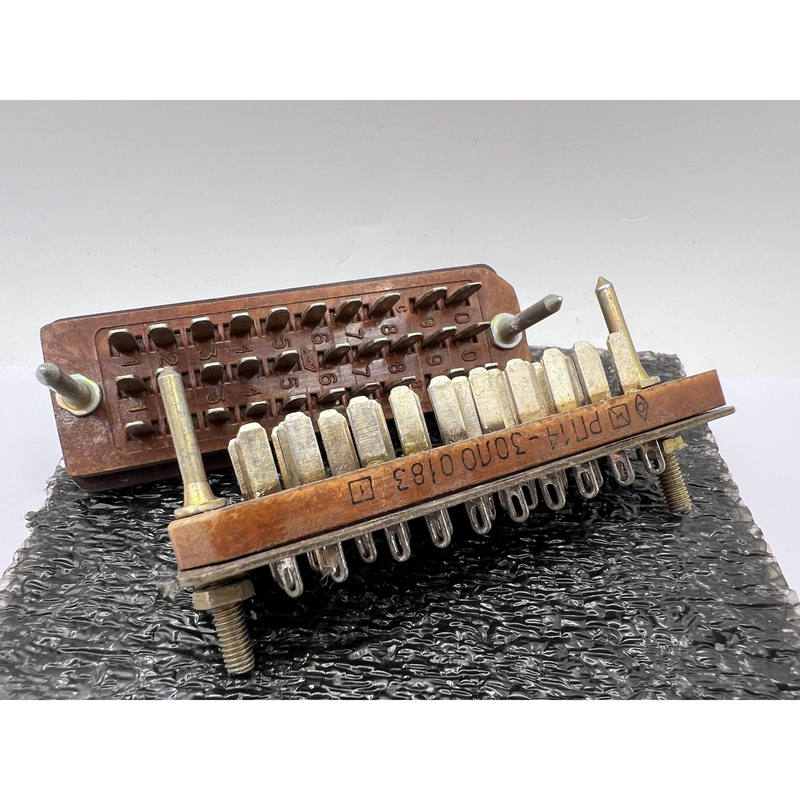

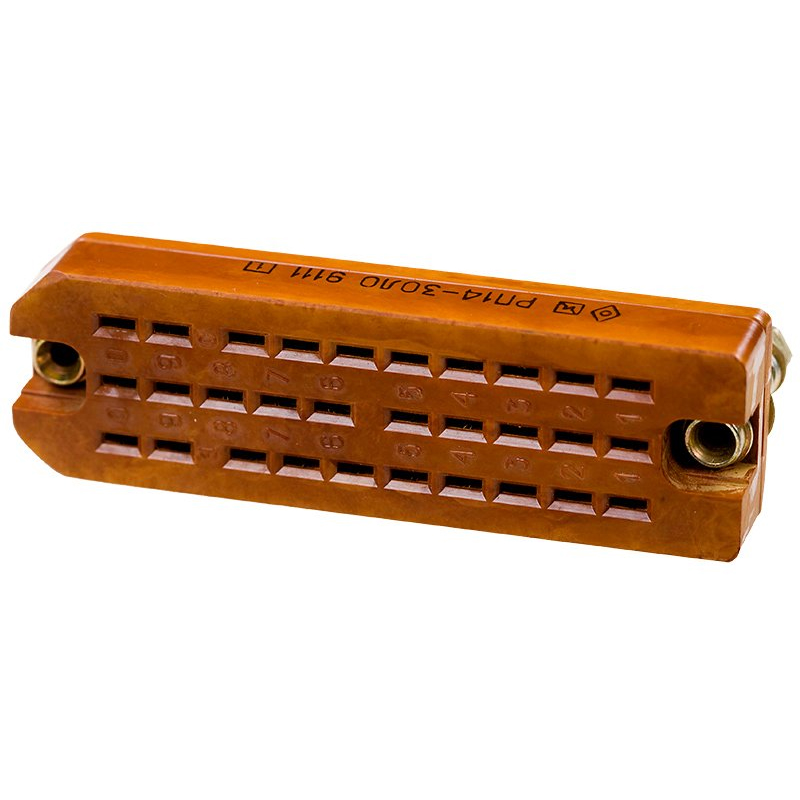

РП14-30ЛО розетки 1-контакт Б/ЛОВ «1» — это разъём (розетка) из серии прямоугольных низкочастотных соединителей РП14 советского производства, предназначенный для надёжного соединения электрических цепей.

Основное назначение

Такие розетки применяются во внутренних электрических схемах для работы с постоянным, переменным (до 3 МГц) и импульсным током, в условиях умеренного или всеклиматического исполнения (УХЛ или В). Они подходят для аппаратуры, где требуется высокая надёжность соединений, включая промышленное оборудование и измерительные приборы.

Эта модель имеет 30 контактов, ножевой тип с плавающими элементами для удобства монтажа, и выполнена без ловителя (Б/ЛОВ), вариант «1» с базовой конфигурацией.

Технические характеристики

• Максимальное рабочее напряжение: 800 В (амплитудное).

• Рабочий ток на контакт: 5 А при равномерной нагрузке.

• Сопротивление контактов: не более 3–30 мОм.

• Покрытие контактов: серебро (Ag) на латунной основе.

• Диапазон температур: от -60 до +100 °C.

• Ресурс: 3000 циклов сочленения-расчленения, наработка 10 000 часов.

Габариты изолятора: примерно 83×25×16 мм, материал — карболит (коричневый), монтаж объёмный с пайкой.

Конструктивные особенности

Розетка РП14-30ЛО без кожуха и замка, с врубным методом сочленения и шагом контактов 6,1 мм в ряду (3 ряда, шаг между рядами 7 мм). Размер контактов — 3,5×0,6 мм, электрическая прочность изоляции — 2550 В, сопротивление изоляции — 5000 МОм. Производители, такие как Карачевский завод «Электродеталь», выпускали их с 1970-х по 1990-е годы по ТУ бРО.364.024 ТУ.
