Розетка РП14‑30ЛО «1» относится к ряду низкочастотных прямоугольных соединителей типа РП14 и предназначена для внутреннего монтажа в электрических цепях постоянного, переменного и импульсного токов.

Что означает маркировка

• РП14 – серия прямоугольных низкочастотных соединителей для внутреннего монтажа.

• 30 – количество контактов в разъёме (здесь 30 штук).

• Л – наличие ловителей (направляющих штырей и втулок), облегчающих правильную и быструю стыковку вилки и розетки.

• О – «облегчённый» вариант изолятора (более простая/лёгкая конструкция по сравнению с полным корпусом).

• «1» (примечание «1») – обычно указывает тип приёмки или вариант исполнения/конструкции розетки по техническим условиям (например, вид изолятора или особенностей монтажа).

Электрические параметры

• Максимальное рабочее напряжение (амплитуда) – до 800 В .

• Номинальный рабочий ток на каждый контакт при равномерной нагрузке – до 5 А .

• Сопротивление контактов – не более примерно 3 мОм , что обеспечивает низкие потери и нагрев.

• Сопротивление изоляции и электрическая прочность высоки, что позволяет использовать соединитель в широком диапазоне условий (изоляция не менее десятков тысяч мегаом, пробивное напряжение порядка 2,5 кВ и выше).

Конструкция и условия эксплуатации

• Контакты обычно выполнены из латуни с покрытием серебром , что снижает переходное сопротивление и улучшает коррозионную стойкость.

• Изолятор – облегчённый, чаще из термореактивной пластмассы (карболит), прямоугольный, без металлического корпуса.

• Диапазон рабочих температур – примерно от −60 до +100 °C , что делает разъём пригодным для аппаратуры, работающей в жёстких климатических условиях.

• Климатическое исполнение соответствует нормам для электронной аппаратуры (группы В, УХЛ), допускает повышенную влажность (до ~98% при +35 °C) и работу в разрежённой атмосфере.

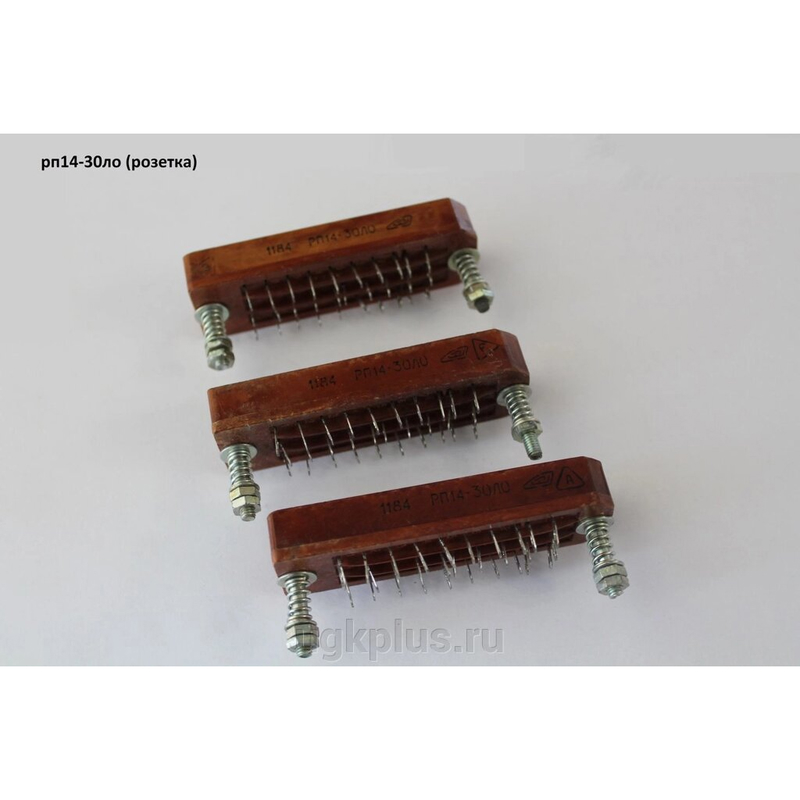

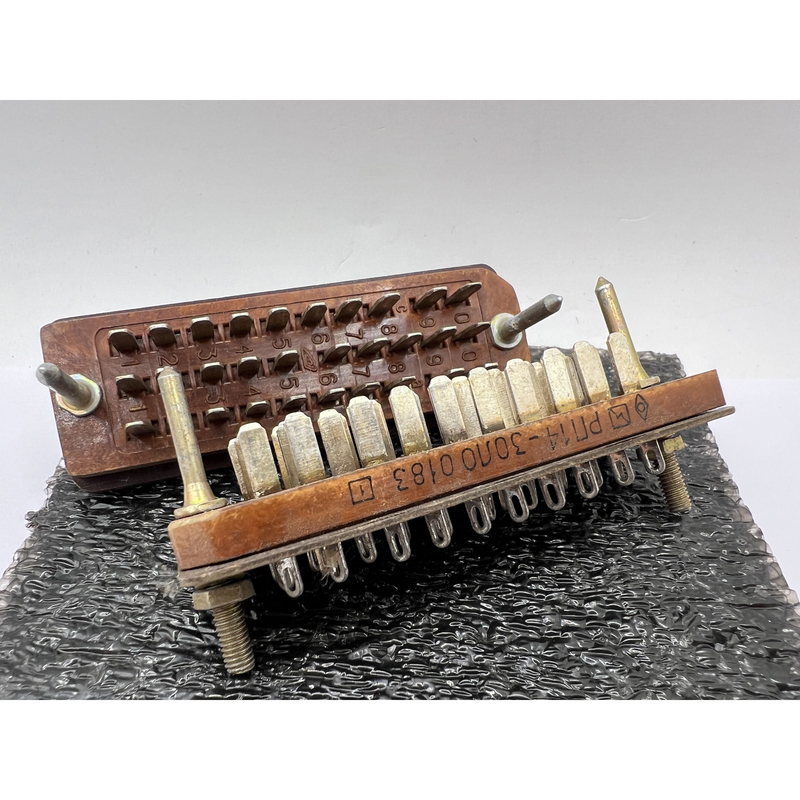

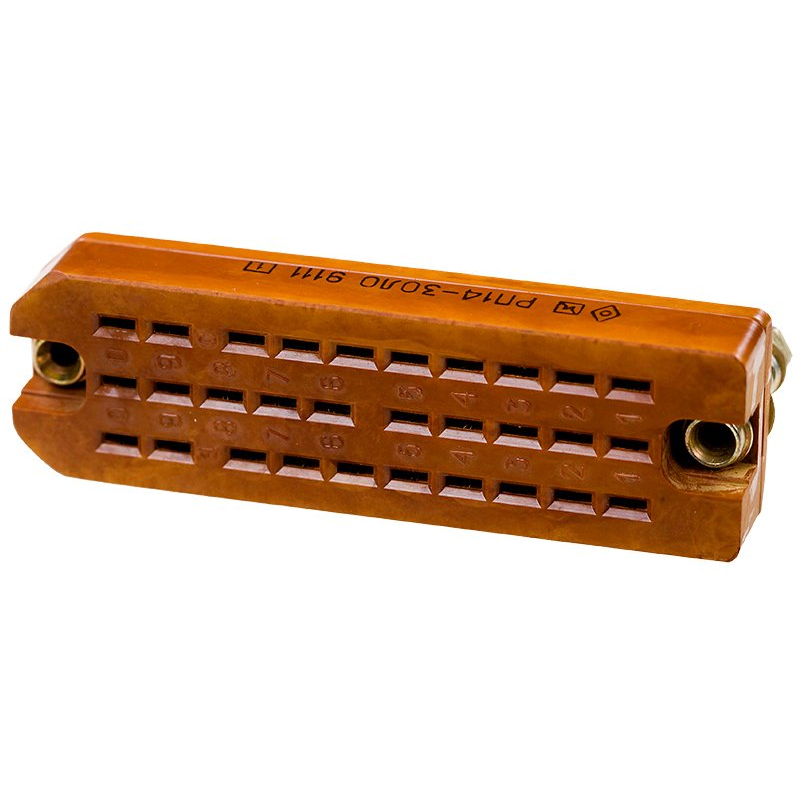

  РП14-30ЛО РОЗЕТКИ 1-КОНТ Б/ПЛАСТИН «1»

  Розетка РП14‑30ЛО «1» относится к ряду низкочастотных прямоугольных соединителей типа РП14 и предназначена для внутреннего монтажа в электрических цепях постоянного, переменного и импульсного токов.

  Что означает маркировка

  • РП14 – серия прямоугольных низкочастотных соединителей для внутреннего монтажа.

  • 30 – количество контактов в разъёме (здесь 30 штук).

  • Л – наличие ловителей (направляющих штырей и втулок), облегчающих правильную и быструю стыковку вилки и розетки.

  • О – «облегчённый» вариант изолятора (более простая/лёгкая конструкция по сравнению с полным корпусом).

  • «1» (примечание «1») – обычно указывает тип приёмки или вариант исполнения/конструкции розетки по техническим условиям (например, вид изолятора или особенностей монтажа).

  Электрические параметры

  • Максимальное рабочее напряжение (амплитуда) – до 800 В .

  • Номинальный рабочий ток на каждый контакт при равномерной нагрузке – до 5 А .

  • Сопротивление контактов – не более примерно 3 мОм , что обеспечивает низкие потери и нагрев.

  • Сопротивление изоляции и электрическая прочность высоки, что позволяет использовать соединитель в широком диапазоне условий (изоляция не менее десятков тысяч мегаом, пробивное напряжение порядка 2,5 кВ и выше).

  Конструкция и условия эксплуатации

  • Контакты обычно выполнены из латуни с покрытием серебром , что снижает переходное сопротивление и улучшает коррозионную стойкость.

  • Изолятор – облегчённый, чаще из термореактивной пластмассы (карболит), прямоугольный, без металлического корпуса.

  • Диапазон рабочих температур – примерно от −60 до +100 °C , что делает разъём пригодным для аппаратуры, работающей в жёстких климатических условиях.

  • Климатическое исполнение соответствует нормам для электронной аппаратуры (группы В, УХЛ), допускает повышенную влажность (до ~98% при +35 °C) и работу в разрежённой атмосфере.
