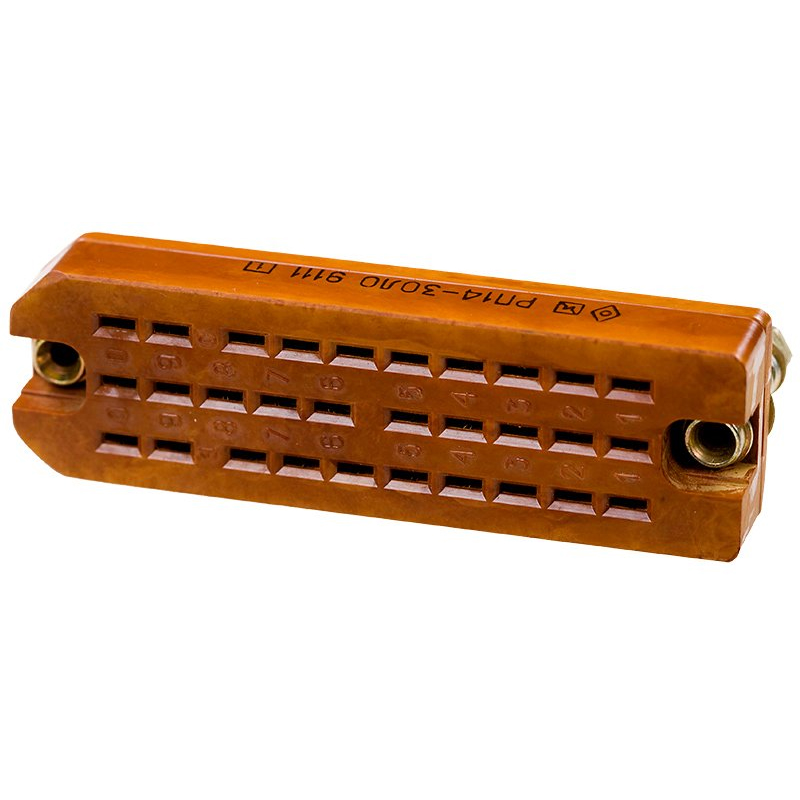

РП14-30Л — это розетка (гнездо) прямоугольного низкочастотного соединителя общего назначения для ручного сочленения и расчленения электрических цепей.
Она предназначена для работы в цепях постоянного, переменного (до 3 МГц) и импульсного токов, используется во внутренней аппаратуре общепромышленного и специального назначения.
Обозначение расшифровывается как: РП (соединитель ручного сочленения, прямоугольный), 14 (порядковый номер разработки), 30 (количество контактов), Л (наличие ловителей — направляющих элементов).
Изготовлена в пылебрызгозащитном корпусе, часто из карболита, с серебряным покрытием контактов.
Рабочий ток на контакт — 5 А при равномерной нагрузке, максимальное напряжение — до 800 В (амплитудное).
Сопротивление контактов — не более 3 мОм, сопротивление изоляции — не менее 50 000 МОм, электрическая прочность — не менее 2550 В.
Габариты: 83×28×33 мм (или близкие варианты), масса — до 68 г, диапазон температур от -60 до +100 °C, климатическое исполнение УХЛ или всеклиматическое.
Имеет 30 контактов (обычно 3 ряда), плавающие контакты для пайки, направляющие ловители для точного соединения с вилкой.
Подходит для объемного монтажа, с прямым или угловым вводом кабеля, ресурс — до 3000 соединений-расчленений.
РП14-30Л — это розетка (гнездо) прямоугольного низкочастотного соединителя общего назначения для ручного сочленения и расчленения электрических цепей.
Она предназначена для работы в цепях постоянного, переменного (до 3 МГц) и импульсного токов, используется во внутренней аппаратуре общепромышленного и специального назначения.
Обозначение расшифровывается как: РП (соединитель ручного сочленения, прямоугольный), 14 (порядковый номер разработки), 30 (количество контактов), Л (наличие ловителей — направляющих элементов).
Изготовлена в пылебрызгозащитном корпусе, часто из карболита, с серебряным покрытием контактов.
Рабочий ток на контакт — 5 А при равномерной нагрузке, максимальное напряжение — до 800 В (амплитудное).
Сопротивление контактов — не более 3 мОм, сопротивление изоляции — не менее 50 000 МОм, электрическая прочность — не менее 2550 В.
Габариты: 83×28×33 мм (или близкие варианты), масса — до 68 г, диапазон температур от -60 до +100 °C, климатическое исполнение УХЛ или всеклиматическое.
Имеет 30 контактов (обычно 3 ряда), плавающие контакты для пайки, направляющие ловители для точного соединения с вилкой.
Подходит для объемного монтажа, с прямым или угловым вводом кабеля, ресурс — до 3000 соединений-расчленений.
