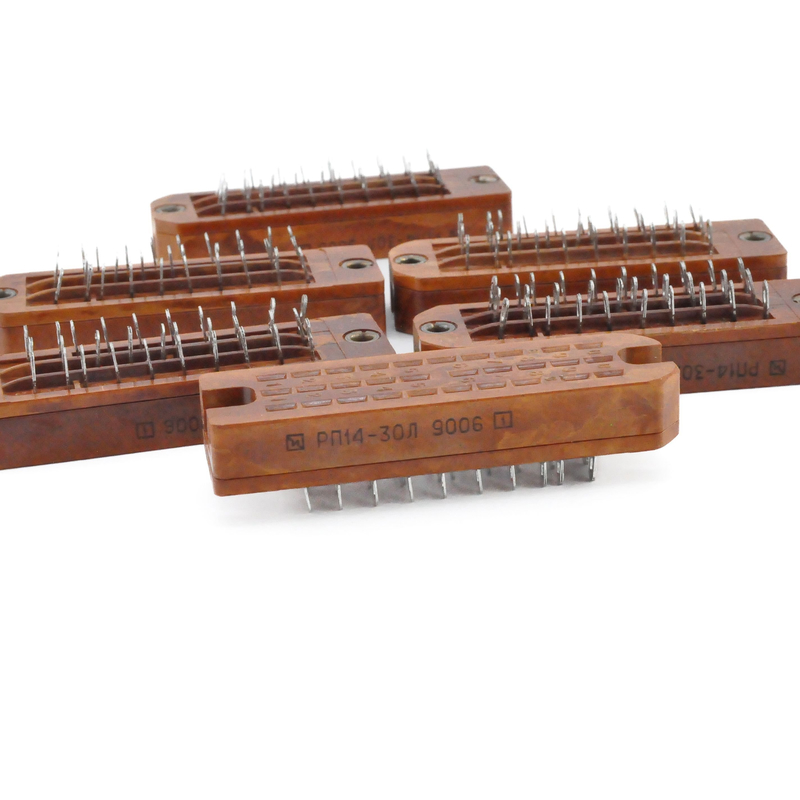

РП14-30Л РОЗЕТКИ 2-КОНТ 1-Й ВАР 76г «5»
Цена: ПОД ЗАКАЗ
В наличии: 62 шт. Техническое описание:
РП14-30Л РОЗЕТКИ 2-КОНТ 1-Й ВАР «5»
Розетка РП14‑30Л «5» (часто обозначается как РП14‑30‑Л, розетка, 1‑й вариант, приёмка «5» ) — это прямоугольный низкочастотный электрический соединитель внутреннего монтажа, рассчитанный на работу в цепях постоянного, переменного (до сотен кГц) и импульсного тока.
Что означает маркировка
РП14 — тип соединителя: ручной расстыковки, прямоугольный, нормальных габаритов, для внутреннего монтажа.
30 — общее количество контактов в розетке (в данном случае 30 шт.).
Л — наличие ловителей (направляющих штырей/втулок) для облегчения состыковки с вилкой.
«5» — приёмка по ТУ (например, ЕСЗ.656.015ТУ) и указание на химическое окисное пассивное покрытие контактов , без серебра (в отличие от варианта без цифры «5» с серебряным покрытием).
Назначение и область применения
РП14‑30Л используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общепромышленного и специального назначения, в том числе в блоковых и панельных монтажах. Соединители РП14 применяются во всеклиматическом («В») и «УХЛ» исполнении, поэтому их достаточно часто можно встретить в авиационной, военной и промышленной технике.
Основные электрические параметры
(типовые значения для серии РП14‑30)
Максимальное рабочее напряжение: до 800 В (амплитудное значение).
Максимальный рабочий ток на контакт: 5 А при равномерной нагрузке.
Сопротивление контакта: не более 3 мОм .
Сопротивление изоляции: не менее 5000…50 000 МОм в нормальных условиях.
Электрическая прочность изоляции: порядка 2550 В при частоте 50 Гц.
Конструкция и климатика

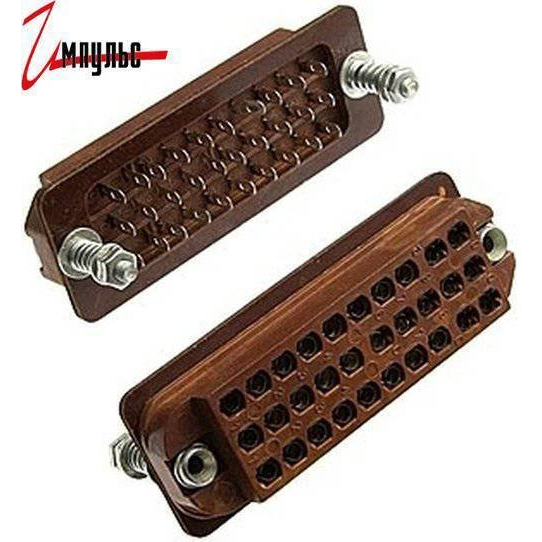

Розетка выполнена в корпусе прямоугольной формы для внутреннего монтажа (вставляется в панель или блок).
Контакты имеют шаг 5,5 мм , что обеспечивает плотную компоновку при 30‑контактном исполнении.
Климатическое исполнение может быть «В» (всеклиматическое) или «УХЛ» , допустимый диапазон эксплуатационных температур — примерно от –60 °C до +100 °C .
Мы можем дополнительно разобрать отличия этого варианта (приёмка «5», без серебра) от других исполнений РП14‑30Л и рекомендовать типовые сферы их применения.
РП14-30Л РОЗЕТКИ 2-КОНТ 1-Й ВАР «5»
Розетка РП14‑30Л «5» (часто обозначается как РП14‑30‑Л, розетка, 1‑й вариант, приёмка «5» ) — это прямоугольный низкочастотный электрический соединитель внутреннего монтажа, рассчитанный на работу в цепях постоянного, переменного (до сотен кГц) и импульсного тока.
Что означает маркировка
РП14 — тип соединителя: ручной расстыковки, прямоугольный, нормальных габаритов, для внутреннего монтажа.
30 — общее количество контактов в розетке (в данном случае 30 шт.).
Л — наличие ловителей (направляющих штырей/втулок) для облегчения состыковки с вилкой.
«5» — приёмка по ТУ (например, ЕСЗ.656.015ТУ) и указание на химическое окисное пассивное покрытие контактов , без серебра (в отличие от варианта без цифры «5» с серебряным покрытием).
Назначение и область применения
РП14‑30Л используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общепромышленного и специального назначения, в том числе в блоковых и панельных монтажах. Соединители РП14 применяются во всеклиматическом («В») и «УХЛ» исполнении, поэтому их достаточно часто можно встретить в авиационной, военной и промышленной технике.
Основные электрические параметры
(типовые значения для серии РП14‑30)
Максимальное рабочее напряжение: до 800 В (амплитудное значение).
Максимальный рабочий ток на контакт: 5 А при равномерной нагрузке.
Сопротивление контакта: не более 3 мОм .
Сопротивление изоляции: не менее 5000…50 000 МОм в нормальных условиях.
Электрическая прочность изоляции: порядка 2550 В при частоте 50 Гц.
Конструкция и климатика
Розетка выполнена в корпусе прямоугольной формы для внутреннего монтажа (вставляется в панель или блок).
Контакты имеют шаг 5,5 мм , что обеспечивает плотную компоновку при 30‑контактном исполнении.
Климатическое исполнение может быть «В» (всеклиматическое) или «УХЛ» , допустимый диапазон эксплуатационных температур — примерно от –60 °C до +100 °C .
Мы можем дополнительно разобрать отличия этого варианта (приёмка «5», без серебра) от других исполнений РП14‑30Л и рекомендовать типовые сферы их применения.
