РП14-30 — это розетка прямоугольного низкочастотного соединителя общего назначения с ручным соединением, предназначенная для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока.

Основные характеристики

Максимальное рабочее напряжение составляет 800 В, а сила тока на один контакт — не более 5 А. Сопротивление контактов не превышает 3 мОм (или 0,03 Ом), сопротивление изоляции — не менее 50000 МОм, а электрическая прочность изоляции — 2550 В.

Рабочий диапазон температур — от -60 до +100 °С, климатическое исполнение В или УХЛ, с минимальной наработкой 10000 часов и сроком хранения до 15 лет.

Конструкция

Rectangular electrical connector

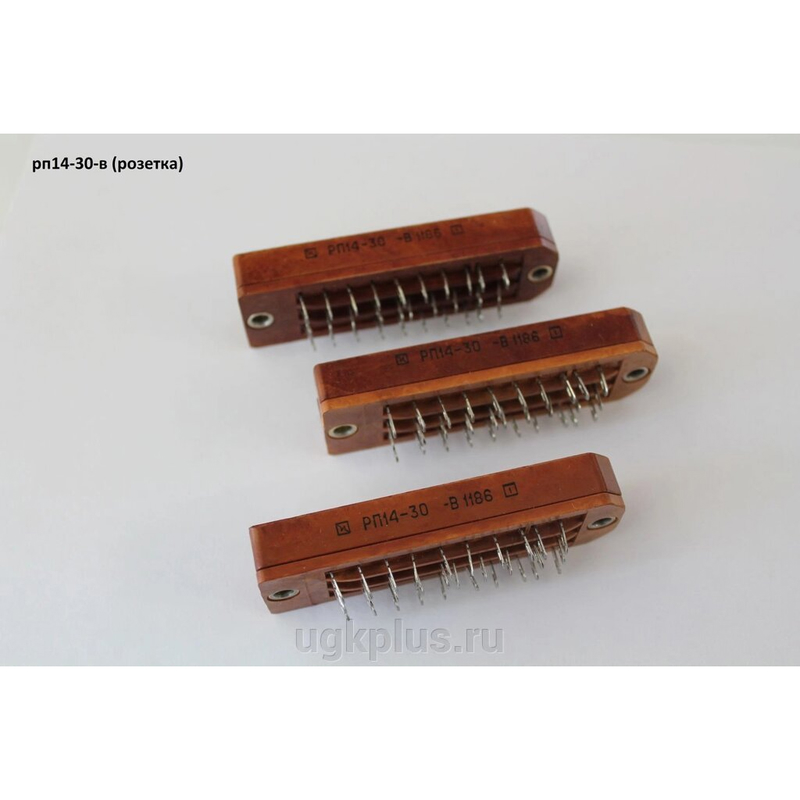

Общее количество контактов — 30, расположенных в 3 ряда (шаг между рядами 7 мм, в ряду — 6,1 мм), вид контактов — ножевые (размер 3,5×0,6 мм) из латуни с серебряным покрытием. Корпус квадратный, изолятор из карболита коричневого цвета (вариант 2), монтаж внутренний, объемный, пайка; габариты примерно 83×25×14 мм.

В обозначении «РОЗЕТКИ 2-КОНТ 1-Й ВАР «5»» вероятно имеется в виду вариант с 2-контактным исполнением первого типа (вариант «5»), но стандартная модель РП14-30 имеет 30 контактов; возможны модификации с меньшим числом (5, 10, 16).

Эта розетка применяется в промышленных и авиационных системах для надежного соединения, с врубным методом сочленения и без замка фиксации в базовой версии.
