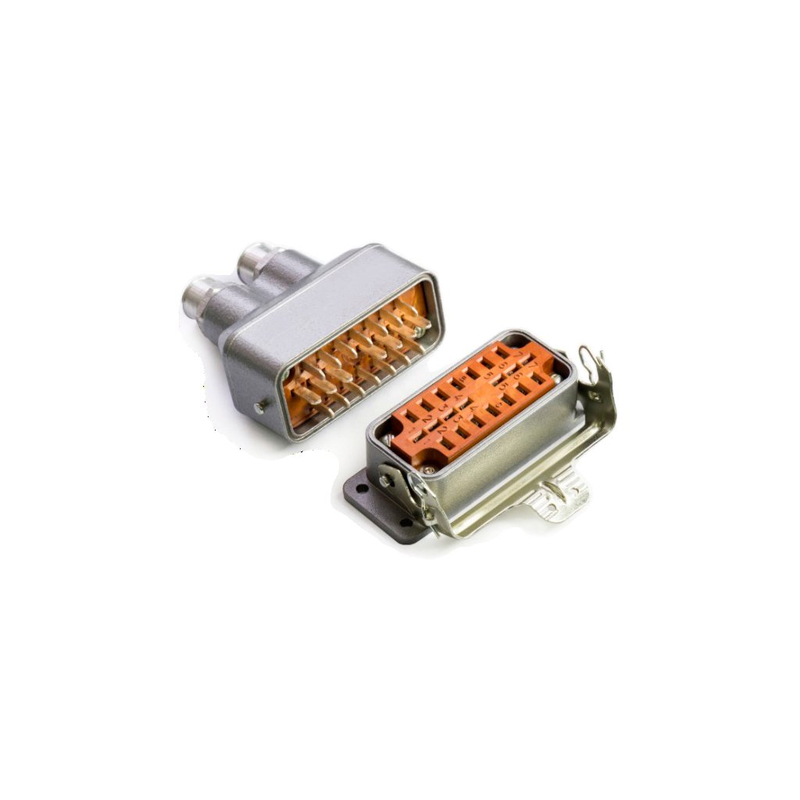

РП14А‑21Г6‑В «Снежеть „30“» — это низкочастотный прямоугольный электрический разъём семейства РП‑14, выпускаемый заводом «Снежеть» для соединения в печатных платах и электрических цепях аппаратуры общего и военного применения. Ниже — основные технические и конструктивные особенности без упоминания цен.

Расшифровка обозначения

• РП14А — соединитель ручного сочленения, низкочастотный, прямоугольный, нормальных габаритов, 14‑е поколение, вариант с унифицированным кожухом.

• 21 — количество контактов рабочего поля (21, аналогично циклу 30‑контактных вариантов).

• Г — тип изделия: розетка (Г = гнездо).

• 6 — конструктивное исполнение: блочная часть с прямым кожухом для внутреннего/наружного монтажа.

• В — климатическое исполнение: всеклиматическое (диапазон от умеренных до тяжёлых условий эксплуатации).

Конструкция и монтаж

• Разъём выполнен в виде прямоугольной розетки с прямым корпусом под «плавающие» контакты, что улучшает надёжность сочленения и компенсирует неточности базирования.

• Монтаж: внутренний/наружный (печатная плата, блок, корпус); провода подключаются объемной пайкой к контактам.

• Кожух и корпус обеспечивают пылевлагозащиту (уплотнительная прокладка), что позволяет использовать соединитель в условиях повышенной влажности и запылённости.

Электрические характеристики

• Максимальный рабочий ток одного контакта — до 5 А, максимальное рабочее напряжение — порядка 700…800 В постоянного/переменного тока.

• Сопротивление контактов — не более 3 МОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Электрическая прочность изоляции — около 2550 В при испытании постоянным напряжением.

Климатические и механические требования

• Диапазон рабочих температур — примерно от −60 до +100 °C, что типично для всеклиматического исполнения РП‑14.

• Относительная влажность воздуха до 98% при температуре около 35 °C сохраняет работоспособность соединителя.

• Конструкция рассчитана на синусоидальную вибрацию до ок. 2000 Гц с ускорением до 50 м/с²; минимальная наработка указывается порядка 5000 часов.

Типовые области применения

• Аппаратура автоматики, контроля и управления, радиоэлектронные устройства военного и промышленного назначения, где требуется надёжный низкочастотный соединитель с высокой стойкостью к вибрациям и климатическим воздействиям.

• Используется в комплектах с соответствующими вилками РП14А‑21Ш6‑В для формирования разъёмных соединений между блоками и кабелями.

Мы можем дополнительно разобрать совместимость с другими модификациями РП14А или особенности монтажа в Вашей конкретной схеме.
