РП14А-21Ш3

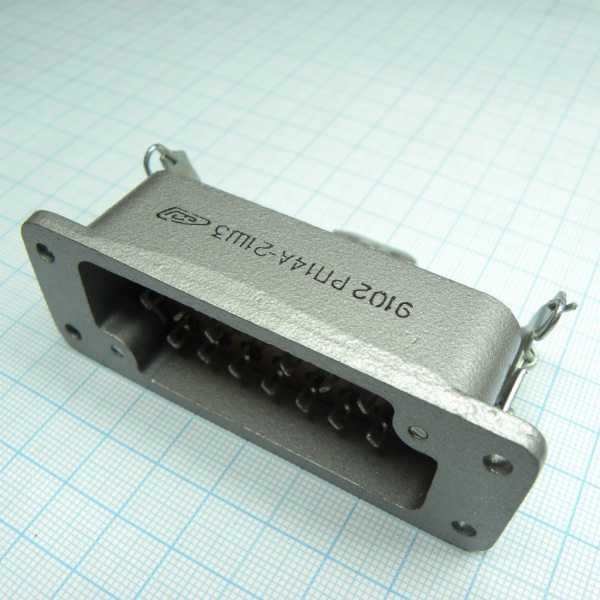

РП14А‑21Ш3 — это прямоугольный низкочастотный электрический соединитель, выполненный в виде вилки блочного типа с приборным кожухом. Он относится к серии РП14А и предназначен для наружного монтажа в электрических цепях постоянного, переменного (частотой до порядка 1–3 МГц) и импульсного токов.

Назначение и тип соединения

РП14А‑21Ш3 используется для разъемного соединения двух частей электрической цепи (вилка–розетка) в составе радиоэлектронной аппаратуры, приборов управления и контрольно‑измерительной техники. Соединитель рассчитан на ручное сочленение и расчленение, имеет унифицированный металлический кожух и блочную конструкцию, что повышает надежность контакта и механическую защиту.

Количество контактов и конструкция

• Число контактов: 21, расположены в три ряда.

• Контакты ножевого типа, размеры около 3,5×0,6 мм, материал контактов — латунь, покрытие — серебро.

• Изолятор выполнен из карболита, корпус (кожух) — алюминиевый, прямой, серый.

Основные электрические и климатические параметры

• Максимальное рабочее напряжение: до 800 В (амплитудное значение).

• Максимальный рабочий ток на контакт: порядка 5 А при равномерной нагрузке.

• Сопротивление контактов — не более нескольких десятков милloom, сопротивление изоляции — не менее 5000 МОм.

• Диапазон рабочих температур: примерно от −60 до +100 °C, влажность до 98% при +35 °C, всеклиматическое исполнение по ГОСТ 15150 (УХЛ).

Габариты и монтаж

Габаритные размеры вилки РП14А‑21Ш3 составляют примерно 80×30×48 мм, изолятор около 57×23×9 мм, шаг между рядами контактов порядка 5 мм, между контактами в ряду — около 6 мм. Крепление к плате или корпусу — объемный монтаж с фиксацией на монтажных отверстиях, электрический монтаж — пайка проводников к ножевым контактам.
