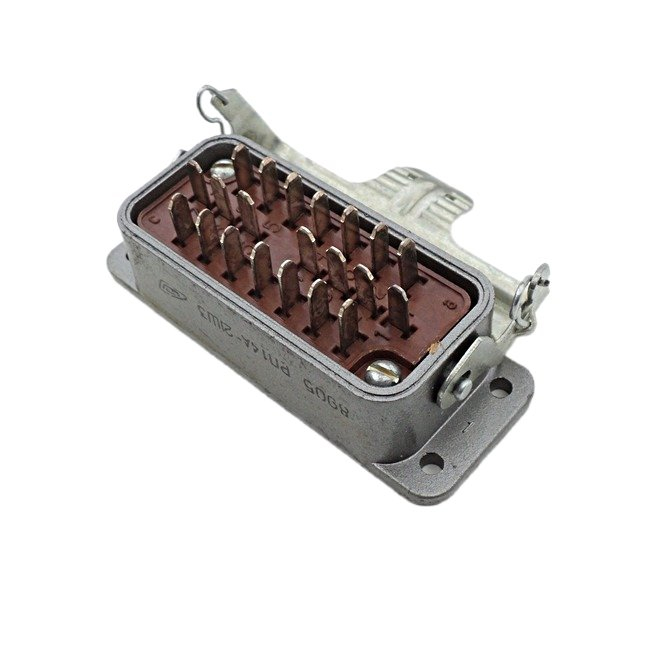

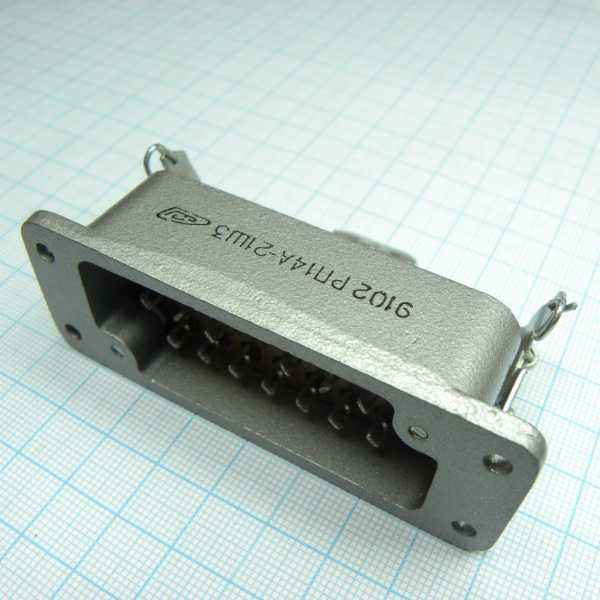

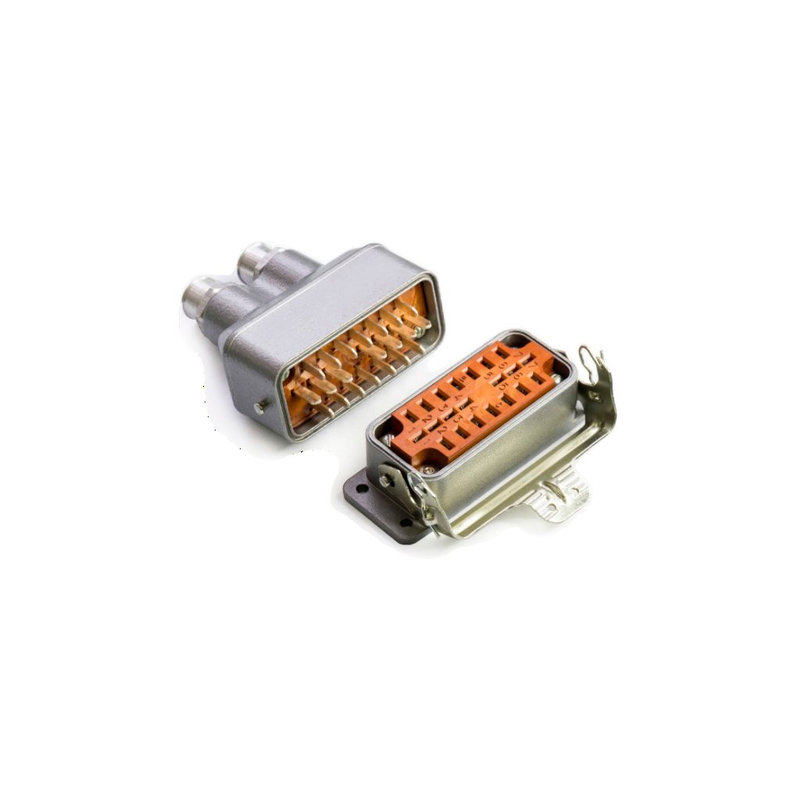

РП14А-21Ш3 «10» от завода «Снежеть» — это вилка прямоугольного низкочастотного соединителя общего назначения для электрических цепей постоянного, переменного и импульсного тока.

Основные характеристики

Соединитель имеет 21 контакт с серебряным покрытием, квадратный корпус и предназначен для наружного монтажа блочной части с приборным кожухом.
Максимальное рабочее напряжение достигает 700–800 В, рабочий ток на контакт — 5 А, сопротивление контактов — не более 3 мОм.
Сопротивление изоляции — не менее 50000 МОм, электрическая прочность — 2550 В.

Условия эксплуатации

Работает в диапазоне температур от -60°C до +100°C, при пониженном давлении 1×10^{-12} мм рт. ст. и влажности до 98% при +35°C.
Выдерживает синусоидальную вибрацию от 1 до 200 Гц с ускорением до 10 g.
Климатическое исполнение — всеклиматическое (В) или УХЛ.

Конструкция

Шаг между контактами — 5,5–6 мм, между рядами — 8–13 мм.
Обеспечивает надежное соединение методом пайки в объеме, наработка — не менее 5000 часов.
