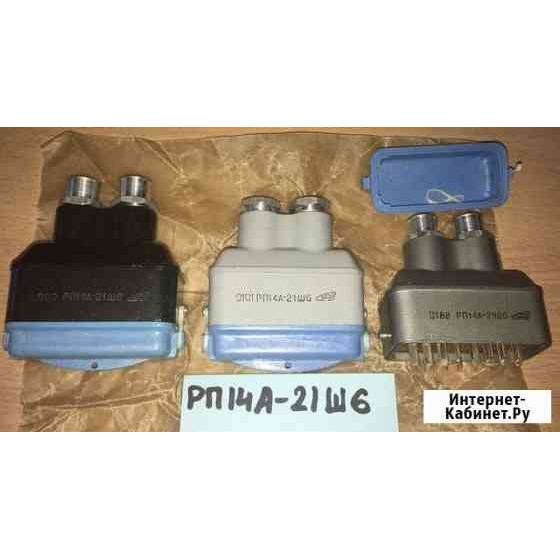

РП14А-21Ш6-В

РП14А‑21Ш6‑В — это низкочастотный прямоугольный электрический разъем‑вилка из серии РП14/РП14А, разработанный для наружного монтажа и эксплуатации в сложных климатических условиях.

Назначение и область применения

Разъемы РП14А применяются в цепях постоянного, переменного и импульсного тока для соединения кабельных и блочных линий в радиоэлектронной, измерительной и промышленной аппаратуре. Они рассчитаны на всеклиматическое исполнение, в том числе с пылебрызгозащитными корпусами и уплотнительными прокладками.

Конструкция и тип разъема

• Тип: прямоугольный низкочастотный соединитель, вилка с унифицированным металлическим корпусом.

• Количество контактов: 21 шт., обычно с «плавающими» контактами; контакты вилки обычно ножевые, из латуни с серебряным покрытием.

• Монтаж: наружный, с прямым или угловым входом кабеля, с креплением проводов пайкой и установкой втулок для фиксации кабеля.

Электрические параметры

• Максимальное рабочее напряжение: до 800 В постоянного или переменного тока.

• Максимальный рабочий ток на контакт: порядка 5 А.

• Сопротивление контактов: не более 3–30 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм, электрическая прочность изоляции — около 2550 В.

Климатические и механические условия

• Диапазон рабочих температур: примерно от −60 до +100 °С.

• Повышенная влажность до 98% при температуре +35 °С, допустимо воздействие вибрации и ударов (до порядка 40–50 g, в зависимости от исполнения).

• Соединители рассчитаны на несколько тысяч циклов сочленения‑расчленения и имеют ресурс наработки до 10 000 часов.
