РП14А-21Ш7

РП14А-21Ш7 — это низкочастотный прямоугольный электрический соединитель в виде вилки, предназначенный для работы в цепях постоянного, переменного (до 3 МГц) и импульсного тока. Он относится к серии РП14А для наружного монтажа и используется в различных промышленных и технических системах, включая железнодорожное оборудование.

Основные характеристики

Соединитель имеет 21 контакт с «плавающими» контактами, максимальное рабочее напряжение до 700–800 В и номинальный ток до 4–5 А на контакт, сопротивление контактов не более 0,03–0,08 Ом. Диапазон рабочих температур — от -60 до +100 °C, он всеклиматического исполнения (УХЛ или В) с пылебрызгозащитой. Шаг между контактами — 5,5–6 мм, между рядами — 8–13 мм.

Конструкция

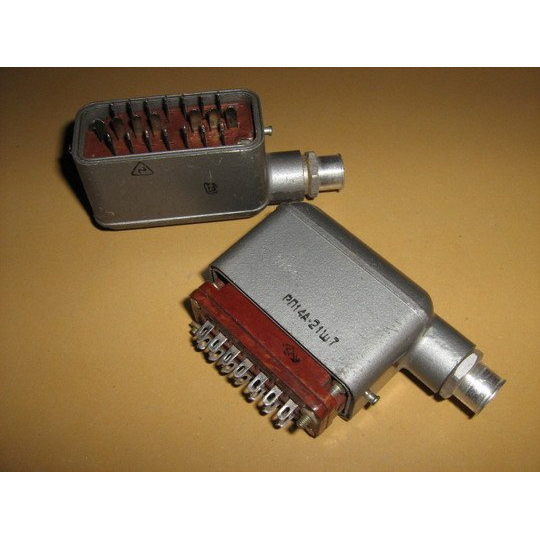

Это кабельная вилка (Ш) с угловым кожухом (исполнение 7), оснащённая универсальным металлическим корпусом с замками и направляющими элементами-ловителями для надёжного соединения. Для фиксации кабеля предусмотрена втулка, вход кабеля прямой или угловой. Размеры составляют примерно 105,5 × 110 × 128 мм.

Применение

РП14А-21Ш7 применяется во внутренних и наружных электрических соединениях, где требуется высокая надёжность, включая вибрационные нагрузки (до 10–40 g). Он популярен в тяжёлой промышленности, включая железнодорожную технику от заводов типа смоленского.
