РП14А-30 6 / КП-20-3 кожух

РП14А-30 6 / КП-20-3 представляет собой блочную розетку прямоугольного низкочастотного соединителя серии РП14А с прямым кожухом, предназначенную для электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока.

Расшифровка обозначения

Это розетка (Г — гнездовой тип контакта) с 30 контактами, выполненная в конструктивном варианте А (унифицированный кожух). Цифра "6" указывает на прямой кожух для блочной части, а "КП-20-3" может относиться к комплектующему или варианту кожуха (возможно, кабельному вводу). Соединители производятся по ТУ бР0.364.024ТУ, часто на заводах вроде Карачевского "Электродеталь".

Конструкция и материалы

Корпус кожуха — алюминиевый, серого цвета, прямой формы для блочного монтажа; изолятор из карболита коричневого цвета. Контакты — ножевые (гнездовые), латунные с серебряным покрытием (Ag), размером 3,5×0,6 мм, расположены в 3 ряда с шагом 6,1 мм в ряду и 5,0 мм между рядами. Габариты: 95×30,3×48 мм, длина изолятора 86 мм.

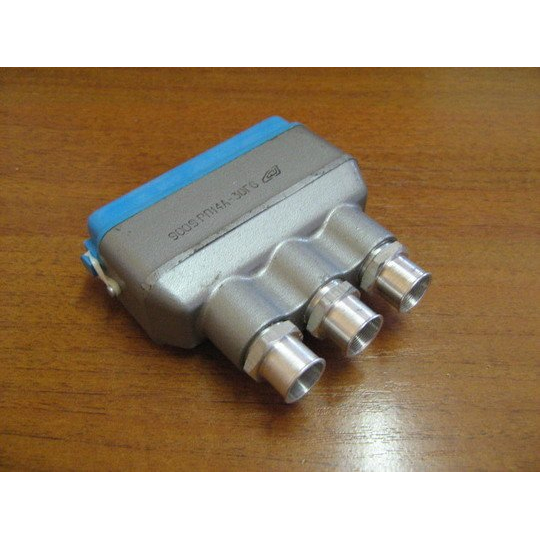

На фото видна типичная розетка с видимыми золотистыми контактами и серым прямым кожухом, подходящая для объемного монтажа.

Технические характеристики

Работает при напряжении до 800 В и токе до 5 A, сопротивление контактов ≤30 мОм, изоляции ≥5000 МΩ. Диапазон температур: от -60 до +100°C, всеклиматическое исполнение (В), выдерживает вибрацию до 40 g и частоты 1–3000 Гц. Монтаж: пайка, врубное сочленение, ресурс 3000 циклов.

Применение

Используется в железнодорожной и промышленной технике, включая оборудование Смоленского завода, для надежного соединения в суровых условиях. Климатическое исполнение позволяет эксплуатацию при влажности до 98% и широком давлении.
