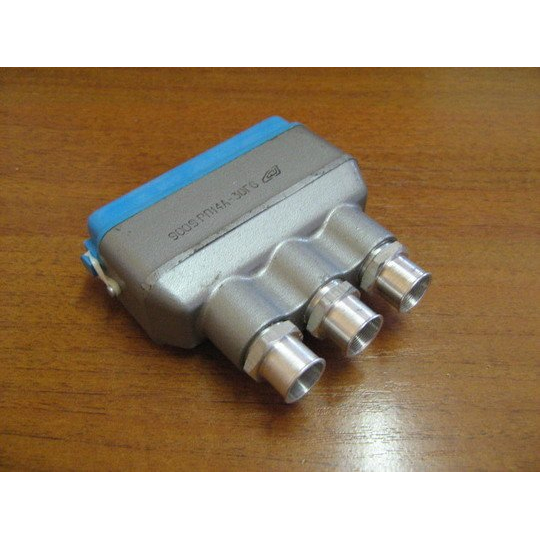

РП14А-30 7 / КУ-20-1 кожух

РП14А‑30‑7 / КУ‑20‑1 — это обозначение прямоугольного низкочастотного электрического соединителя (разъёма) с угловым кабельным кожухом, применяемого в электро‑ и радиотехнике для внешнего подключения кабеля к блоку или прибору. Такой кожух относится к всеклиматическому исполнению, с защитой от пыли и брызг, и предназначен для монтажа кабельной части разъёма с боковым или угловым выходом жгута.

Что означает маркировка

• «РП14А» — тип прямоугольного соединителя общего назначения, ручного сочленения, с унифицированным кожухом.

• «30» — число контактов в блоке.

• «7» в конструктивном исполнении указывает на кабельную часть с угловым (повёрнутым) кожухом.

• «КУ‑20‑1» обычно относится к каталоговому или спецификационному обозначению именно углового кожуха для кабельного варианта соединителя РП14А.

Назначение и особенности кожуха

Кожух КУ‑20‑1 служит защитным корпусом для кабельной части разъёма, через который выводится кабель, и обеспечивает:

• пространственную разгрузку кабеля от изгибов и механических нагрузок;

• повышенную вибро‑ и ударную стойкость для изделия в целом;

• защиту от механических повреждений контактов и изолятора при монтаже и эксплуатации.

Условия применения

Соединители РП14А с таким кожухом рассчитаны на цепи постоянного, переменного и импульсного токов с рабочими токами до примерно 5 А и рабочими напряжениями порядка сотен вольт, при всеклиматическом диапазоне температур примерно от −60 до +100 °C. Угловой кожух 7‑го исполнения позволяет компактно разместить кабельный выход в жёстких условиях монтажного пространства, что актуально для промышленного и специального оборудования.
