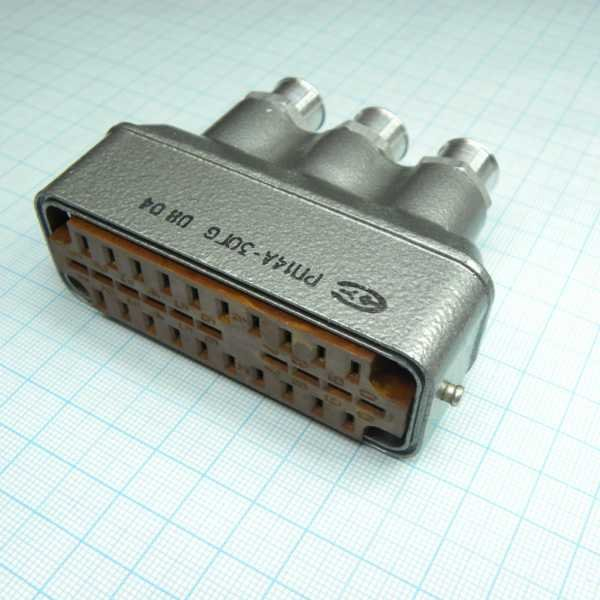

РП14А-30Г6

РП14А-30Г6 — это розетка низкочастотного прямоугольного электрического соединителя российского производства, предназначенная для внутреннего или наружного монтажа в радиоэлектронной аппаратуре. Она используется для соединения и разъединения цепей постоянного, переменного (до 3 МГц) и импульсного тока в узлах и блоках общепромышленного или специального оборудования.

Технические характеристики

Соединитель имеет 30 контактов гнездового типа (Г), плавающие контакты с покрытием серебром или химическим окисным пассивным слоем, способ подключения — пайка. Максимальное рабочее напряжение достигает 800 В, ток на контакт — до 5 А, сопротивление контактов — не более 3 мОм. Рабочая температура от -60 до +100 °C, климатическое исполнение УХЛ или всеклиматическое «В» с пылебрызгозащитой.

Конструкция и применение

Корпус металлический универсальный с замками, тип кожуха — прямой (6), блочный с приборным исполнением. Соединители РП14А состоят из вилки и розетки, подходят для объемного монтажа в аппаратуре, включая железнодорожное или промышленное оборудование. Гарантийная наработка — 5000 часов, срок хранения — 15 лет.
