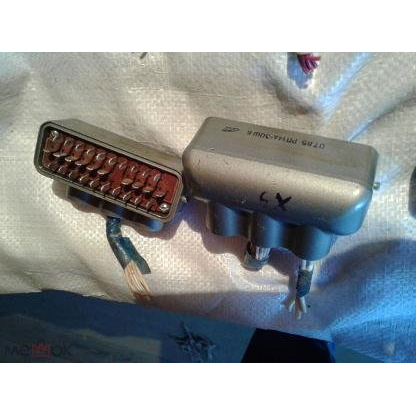

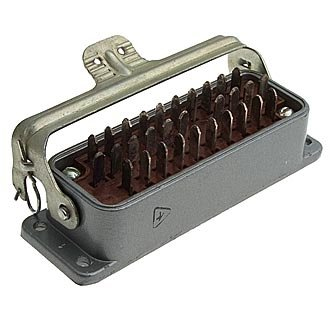

РП14А‑30Ш6 «5» — это низкочастотный прямоугольный электрический соединитель (вилка) серии РП14А, выпускавшийся в СССР и широко применявшийся в авиационной, телекоммуникационной и радиоэлектронной аппаратуре.

Назначение и область применения

Соединитель РП14А‑30Ш6 предназначен для коммутации электрических цепей постоянного, переменного тока с частотой до примерно 3 МГц, а также импульсных сигналов. Изделие используется в промышленной и военной электронике, в том числе на борту авиационной техники, где требуется вибро‑ и ударостойкое соединение.

Конструкция и базовые параметры

• Тип изделия: вилка (контактная часть «вилки» с 30 контактами, «5» в обозначении обычно относится к модификации или исполнению).

• Количество контактов: 30 (комбинированных штыревых и гнёздовых в зависимости от типа контакта).

• Максимальное рабочее напряжение: порядка 700–800 В (для постоянного и переменного тока в нормальных условиях).

• Рабочий ток на каждый контакт: примерно 4–5 А при равномерной нагрузке.

• Покрытие контактов: обычно серебро или серебро‑позолота, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

Особенности конструкции корпуса и монтажа

Корпус выполнен из металла (часто алюминиевого сплава) с прямоугольной или квадратной формой, рассчитан на крепление внутри блока или панели (внутренний монтаж). Соединитель имеет замковой механизм (запор / штекерный замок) для быстрого соединения и разъединения, а также обеспечивает герметичность и устойчивость к механическим воздействиям.
