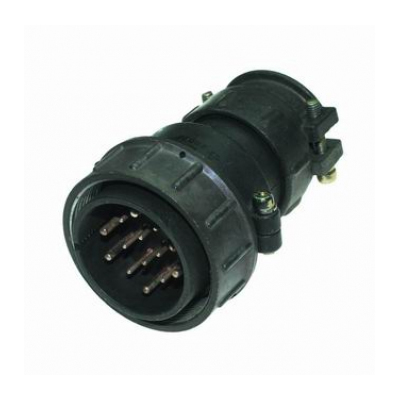

ШР40У16НГ2 вилка кабельная — это тип цилиндрического соединителя, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он служит для соединения и разъединения электрических цепей в различных устройствах.

Технические характеристики

• Тип соединителя : ШР40У16НГ2.

• Условное обозначение :

  • ШР — тип соединителя.

  • 40 — условный размер корпуса.

  • У — с угловым патрубком.

  • 16 — количество контактов.

  • Н — для неэкранированного кабеля.

  • Г — вилка.

  • 2 — сочетание контактов.

• Рабочий ток :

  • На контактах диаметром 1,5 мм — 10 А.

  • На контактах диаметром 2,5 мм — 25 А.

• Максимальное рабочее напряжение : до 850 В.

• Диаметры контактов : 1,5 мм и 2,5 мм.

• Покрытие контактов : серебро.

• Сопротивление на контактах :

  • Для контактов диаметром 1,5 мм — 2,5 мОм.

  • Для контактов диаметром 2,5 мм — 1 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : не менее 15 лет.

• Метод монтажа : пайка.

• Сочленение : резьбовое.

• Габаритные размеры : 84,4?88?52,5 мм.

Условия эксплуатации

• Температура окружающего воздуха : от -60° С до +60° С.

• Смена температур (с учетом перегрева контактов): от -60° С до +110° С.

• Атмосферное давление : 1,3?10^-4 Па (10^-6 мм рт. ст.).

• Вибрационные характеристики :

  • Диапазон частот: от 1 Гц до 5000 Гц.

  • Ускорение: 300 м/с^2.

• Механический удар :

  • Одиночного действия: 5000 м/с^2.

  • Многократного действия: 350 м/с^2.

Этот соединитель предназначен для внутреннего и наружного применения в климатическом исполнении УХЛ, при условии защиты от пыли и воды.
