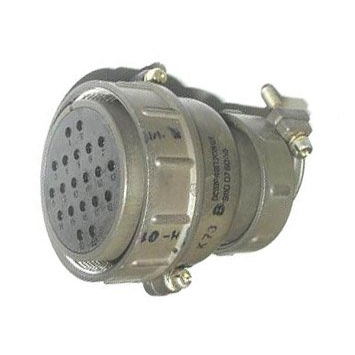

ШР48П20НШ1 розетка 2015г
Техническое описание:
ШР48П20НШ1 — это кабельная розетка из серии негерметичных штепсельных соединителей ШР, предназначенная для надежного электрического соединения в радиоэлектронной и промышленной аппаратуре.
SHR48P20NSH1 cable socketСоединитель имеет 20 контактов: 14 диаметром 1,5 мм (ток до 20 А на контакт) и 6 диаметром 2,5 мм (ток до 35 А на контакт), с максимальной суммарной нагрузкой до 290 А и рабочим напряжением до 850 В переменного или постоянного тока.
Сопротивление контакта не превышает 1,0–2,5 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с², линейное ускорение до 2000 м/с², работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C) и пониженном давлении до 1,3·10⁻⁴ Па.
Эта розетка обеспечивает не менее 500 циклов сочленения-расчленения, минимальную наработку 1000 часов и срок хранения 15 лет.
Обозначение ШР48П20НШ1 расшифровывается так: ШР — тип (штепсельный негерметичный); 48 — условный размер корпуса; П — прямой патрубок; 20 — число контактов; Н — гайка для неэкранированного кабеля; Ш — розетка; 1 — комбинация контактов.
Используется для внутреннего и наружного монтажа (с защитой от пыли и влаги потребителем) в климатическом исполнении УХЛ, совместима с вилками типа ШР48П20ЭШ1 или ШР48ПК20НШ1.
Контакты из латуни с серебряным покрытием, хвостовики подходят для проводов сечением до 1,93 мм² (для Ø1,5 мм).
Масса не превышает 242 г, корпус цилиндрический с резьбовым соединением.
