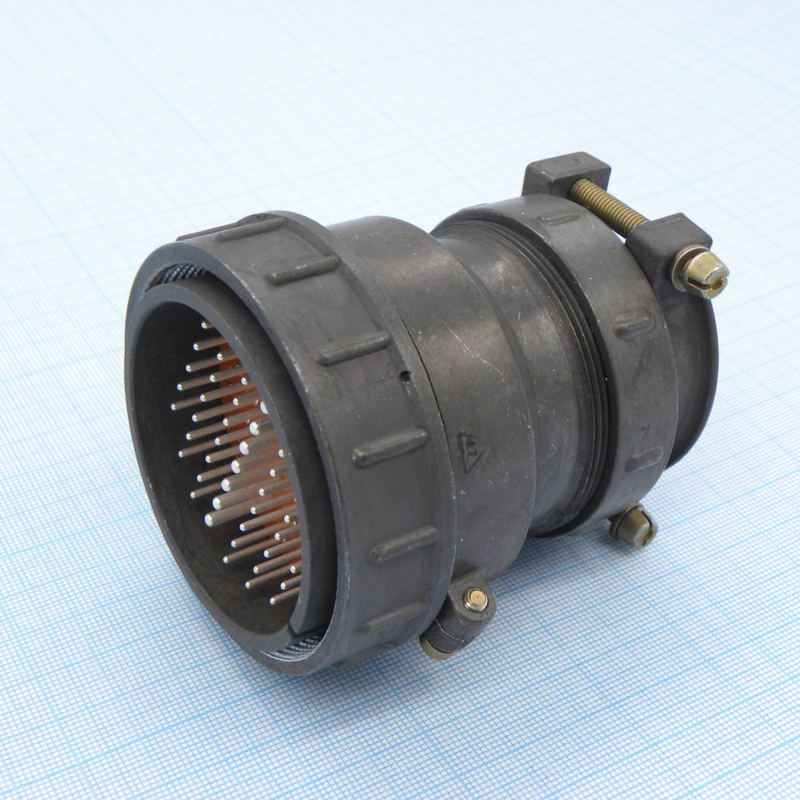

ШР60-П47НГ2 — это низкочастотный цилиндрический электрический разъём (розетка приборная блочная) из серии ШР, предназначенный для надёжных соединений в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический).

• 60 — условный размер корпуса.

• П — конструктивное исполнение приборной части без патрубка (варианты: ПК — с прямым патрубком, СК — с угловым).

• 47 — количество контактов (40 контактов Ø1,5 мм и 7 контактов Ø2,5 мм).

• Н — гайка патрубка для неэкранированного кабеля (Э — для экранированного).

• Г2 — модификация.

Технические характеристики

Соединитель рассчитан на амплитудное напряжение до 850 В, с сопротивлением изоляции не менее 5000 МОм. Он выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные), работает при температурах от -60°C до +60°C и пониженном давлении до 1,3×10⁻⁴ Па. Минимальная наработка — 1000 часов, количество соединений-расчленений — 500.

Применение

Используется для внутреннего монтажа в приборах (климатическое исполнение УХЛ2), подходит для электрических систем в промышленности, авиации и других областях, где требуются виброустойчивые и герметичные соединения. Допускается наружное применение при защите от дождя, пыли и солнца.
