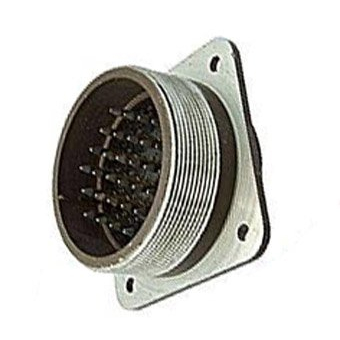

ШРГ55П30ЭШ1 — это тип блочной вилки, предназначенной для использования в радиоэлектронной и радиотехнической аппаратуре. Она служит соединителем общего назначения для монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Технические характеристики:

• Количество контактов : 30 штук, из них 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм.

• Максимальный рабочий ток :

  • Для контактов диаметром 1,5 мм — не более 8 А.

  • Для контактов диаметром 2,5 мм — не более 20 А.

• Покрытие контактов : Серебро.

• Сопротивление на контактах :

  • Для контактов диаметром 1,5 мм — не более 2,5 мОм.

  • Для контактов диаметром 2,5 мм — не более 1 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : 500.

• Скорость утечки воздуха : Не более 2 л/ч при перепаде давления до 9,8?10^4 Па.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : Не менее 15 лет.

• Условия эксплуатации :

  • Температура окружающего воздуха: от -60°C до +60°C.

  • Смена температур с учетом температуры перегрева контактов: от -60°C до +110°C.

  • Атмосферное пониженное рабочее давление: 1,3?10^-4 Па.

  • Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц, ускорение 300 м/с^2.

  • Ускорение механического удара: одиночного действия — 5000 м/с^2, многократного действия — 350 м/с^2.

Применение:

Соединители типа ШРГ55П30ЭШ1 используются для внутреннего и наружного применения в климатическом исполнении УХЛ, что позволяет их использовать в различных видах электро- и радиоаппаратуры.
