ШР55П31ЭГ3Н — это розетка кабельная из серии цилиндрических низкочастотных соединителей ШР производства ПО "Коннектор " (Харьков), предназначенная для надежного соединения в промышленных системах. Коннектор «5» в маркировке обозначает условный номер контактного набора, но по техническим характеристикам ШР55П31ЭГ3Н соответствует набору №3: 14 контактов Ø1,5 мм, 14 контактов Ø2,5 мм и 3 контакта Ø3,5 мм.

ШР55П31ЭШ3 cable socket

Соединитель рассчитан на рабочее напряжение до 850 В (переменный и постоянный ток) и максимальную токовую нагрузку: 20 А на контакты Ø1,5 мм, 35 А на Ø2,5 мм, 40 А на Ø3,5 мм (общая нагрузка до 512 А).
Сопротивление контактов: не более 2,5 мОм (Ø1,5 мм), 1 мОм (Ø2,5 мм), 0,75 мОм (Ø3,5 мм); сопротивление изоляции — 5000 МОм.
Корпус из алюминиевого сплава А-22, вставка из карболита, покрытие контактов — серебро (Ag), цвет — темно-серый, габариты около 75×83 мм, масса 294 г.

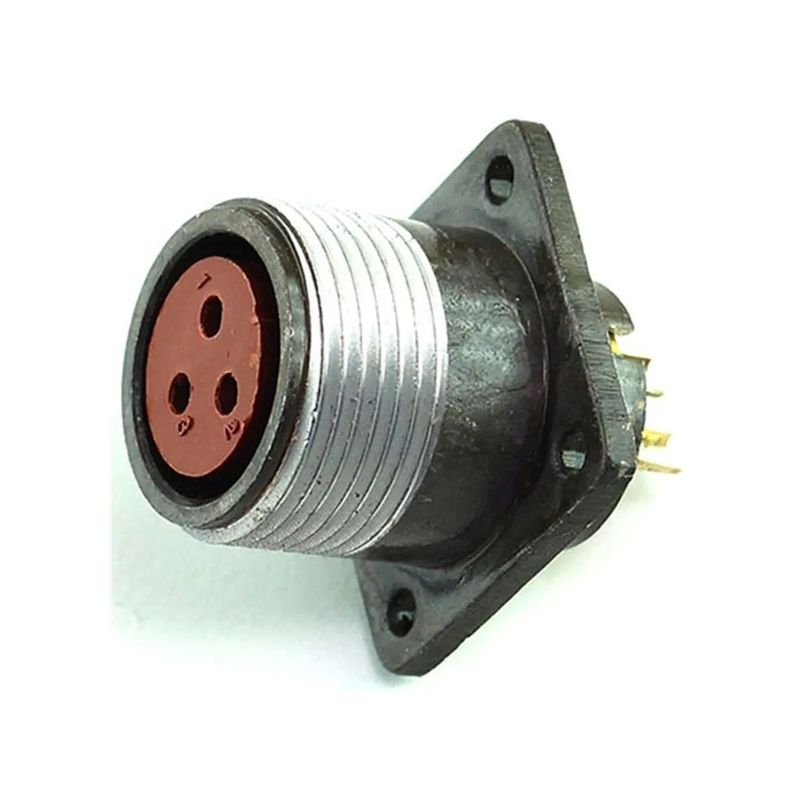

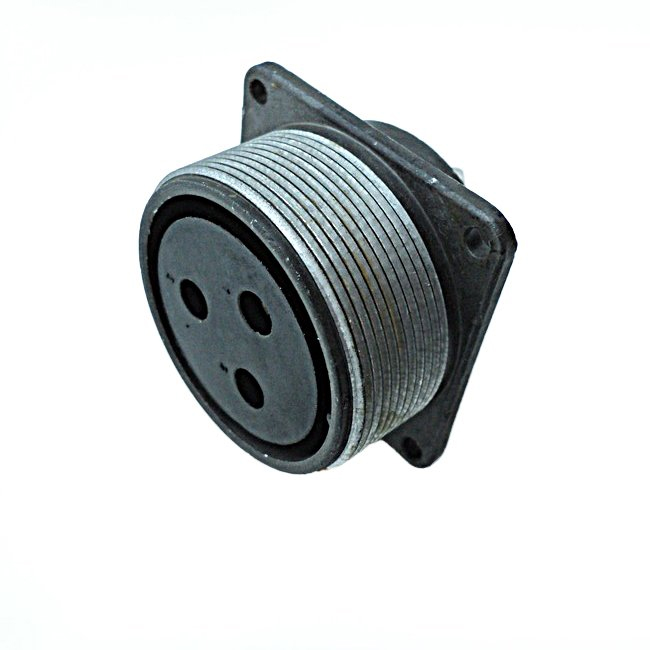

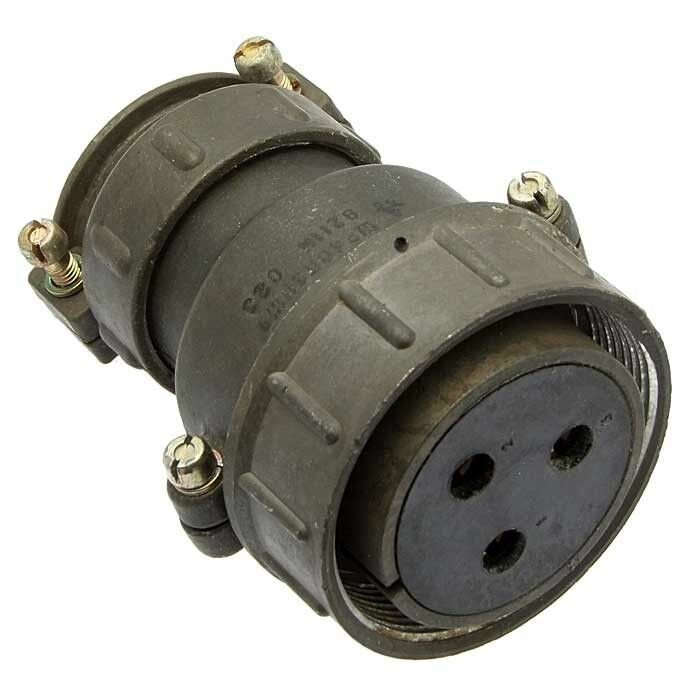

Эта розетка показана на фото: видны множественные гнезда контактов и резьбовое соединение для кабеля.

Рабочий диапазон температур — от -60 до +60°C, относительная влажность до 98% при +25°C, атмосферное давление от 1,33×10⁻⁴ Па до 50,6×10⁴ Па.
Механическая стойкость: вибрация 1–5000 Гц (300 м/с²), удары до 5000 м/с² (одиночные), ресурс — 500 циклов сочленения, климатическое исполнение УХЛ.
Метод монтажа — объемный, для неэкранированного кабеля, с прямым патрубком и резьбовым соединением.

Используется в промышленных системах, включая HVAC, компрессоры и рефрижерацию, для передачи сигналов и мощности в условиях вибрации и экстремальных температур.
