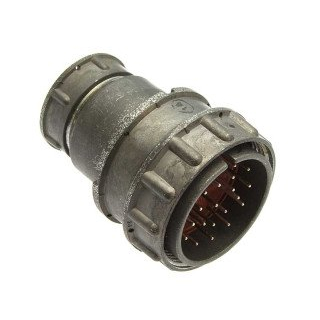

ШРГ60П31ЭШ1 — это вилка низкочастотного цилиндрического герметичного соединителя общего назначения.

Описание

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Это блочная приборная часть без патрубка, с резьбовым соединением, одношпоночной поляризацией корпуса и покрытием контактов серебром. Монтаж осуществляется объемно пайкой, вид гайки патрубка — Э (для экранированного кабеля). +3

Характеристики

Максимальная токовая нагрузка достигает 552 А (общая), сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Количество контактов — 31, условный размер корпуса — 60, минимальная наработка — 1000 часов, количество сочленений-расчленений — 500.

Условия эксплуатации

Рабочая температура — от -60°C до +60°C (с учетом перегрева контактов до +110°C), атмосферное давление до 1,3·10^{-4} Па. Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² многократные). Климатическое исполнение — УХЛ, срок сохраняемости — 15–25 лет.
