ШРП31НШ3 (вероятно, имеется в виду ШР55П31НШ3) — это кабельная розетка серии цилиндрических низкочастотных соединителей ШР, предназначенная для надежного электрического соединения в промышленной аппаратуре. Она обеспечивает подключение 31 контакта различного диаметра и подходит для работы в сложных климатических условиях.

ШР55П31ЭШ3 cable socket

Розетка имеет 14 контактов диаметром 1,5 мм (ток до 20 А), 14 контактов 2,5 мм (до 35 А) и 3 контакта 3,5 мм (до 40 А), с максимальной суммарной нагрузкой до 512 А при напряжении до 850 В переменного или постоянного тока. Сопротивление контактов не превышает 0,75–2,5 мОм, а сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

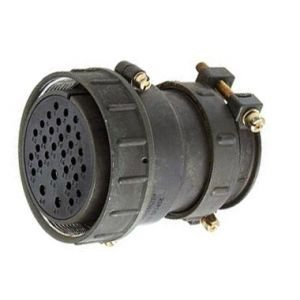

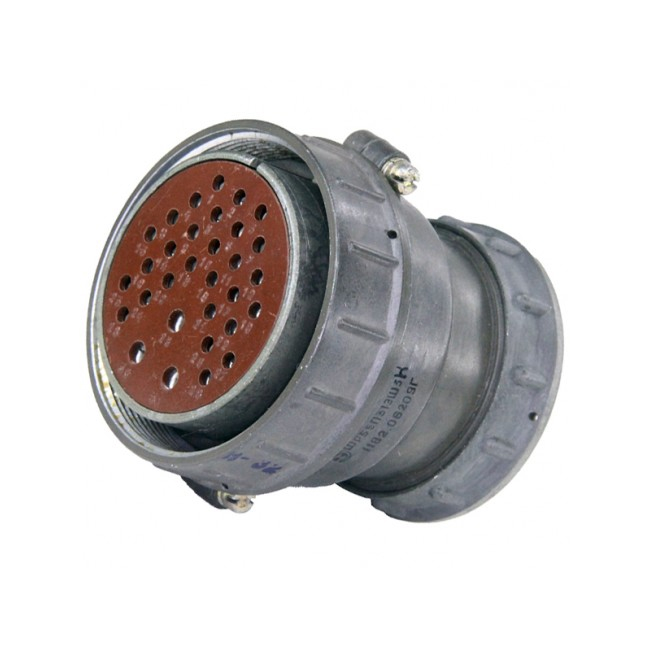

Изображение показывает типичную кабельную розетку ШР55П31ЭШ3 с множеством гнезд для контактов и патрубком для кабеля.

Это негерметичный соединитель с резьбовым соединением, прямым патрубком для неэкранированного кабеля и объемным монтажом. Корпус выполнен из алюминиевого сплава, вставка — из карболита, контакты покрыты серебром или никелем; цвет — темно-серый, габариты около 75×83 мм.

Работает в диапазоне температур от -60 до +60 °C, при влажности до 98% (при +25 °C) и атмосферном давлении от 1,33×10⁻⁴ до 50,6×10⁴ Па (климатическое исполнение УХЛ). Выдерживает вибрацию 1–5000 Гц (до 300 м/с²), удары до 5000 м/с², ресурс — 500 циклов сочленения-расчленения, наработка — не менее 1000 часов.

Используется в радиоэлектронной, радиотехнической и промышленной аппаратуре для общего назначения, включая системы с высокими токами и вибрациями.
