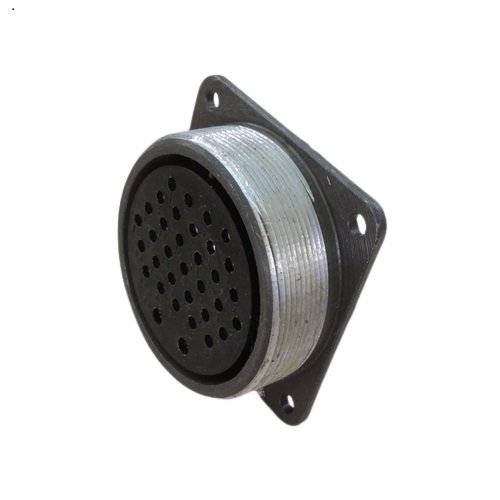

ШРП3ЭГ3Н — это розетка приборная из серии соединителей ШР, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре как универсальный соединитель общего назначения.​

Основные характеристики

Она рассчитана на рабочий ток до 25 А и максимальное напряжение постоянного тока не более 850 В. Диаметр контактов составляет 2,5 мм с серебряным покрытием, сопротивление контактов — 1 мОм, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.​

Условия эксплуатации

Соединитель выдерживает температуру от -60°C до +60°C (с учетом перегрева контактов до +110°C), пониженное давление до 1,3·10⁻⁴ Па, вибрацию 1–5000 Гц с ускорением 300 м/с² и удары до 5000 м/с². Климатическое исполнение — УХЛ, подходит для внутреннего и наружного применения при защите от пыли и влаги.​

Конструкция

Сочленение резьбовое, монтаж методом пайки, количество контактов соответствует цифре 3 в обозначении. Габариты — 42×40×40 мм, срок службы — наработка не менее 1000 часов, сохраняемость 15 лет.
