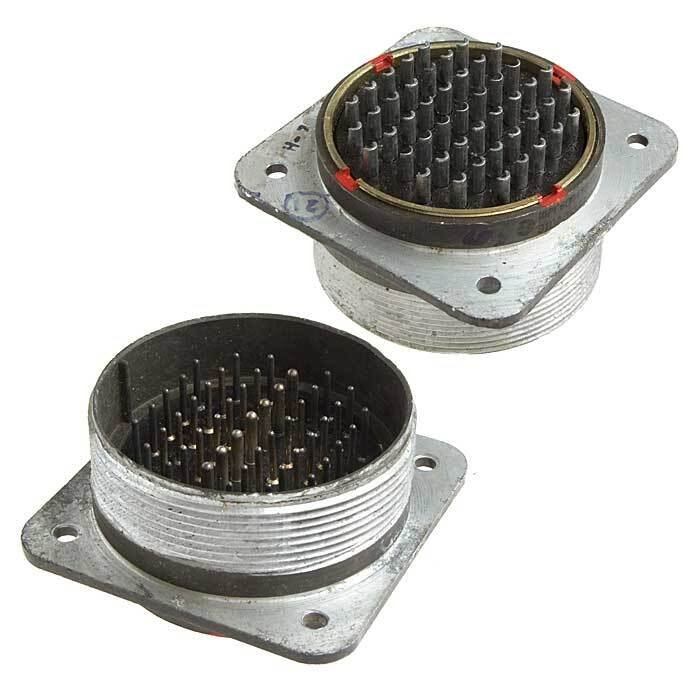

ШРГ60П47ЭШ2 – это приборная вилка, используемая для соединения электрических цепей.

Расшифровка условного обозначения

• ШРГ — тип соединителя.

• 60 — условный размер корпуса.

• П — конструктивное исполнение приборной части без патрубка.

• 47 — количество контактов.

• Э — для экранированного кабеля.

• Ш — вилка.

• 2 — сочетание контактов. 47 контактов, из них 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм.

Характеристики ШРГ60П47ЭШ2 :

• Предназначена для работы в цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 850 В.

• Рабочий ток на контактах диаметром 1,5 мм — не более 7 А, а для контактов 2,5 мм — не более 17,5 А.

• Общая максимальная токовая нагрузка - 402,5 А.

• Сопротивление контактов диаметром 1,5 мм — 2,5 мОм, 2,5 мм — 1 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Количество сочленений-расчленений — 500.

• Минимальная наработка — 1000 ч.

• Срок сохраняемости — не менее 15 лет.

• Герметичный корпус.

• Монтаж — пайка.

• Габаритные размеры — не более 63,3?72?72 мм.

• Диапазон частот синусоидальной вибрации от 1 Гц до 5000 Гц при ускорении 300 м/с?.

• Ускорение механического удара одиночного действия — 5000 м/с?, многократного действия — 350 м/с?.

• Ускорение линейной нагрузки — 2000 м/с?.

• Рабочая температура окружающей среды — от -60°C до +60°C, смена температур с учетом температуры перегрева контактов - от -60° С до +110° С.

• Атмосферное пониженное рабочее давление — 1,3?10-4 Па.
