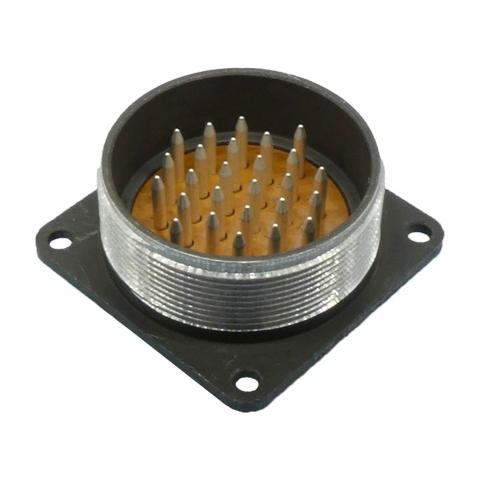

ШРПК3ЭШ3 — это приборная вилка из серии цилиндрических низкочастотных соединителей ШР, предназначенная для надежного соединения электрических цепей. Она используется в электро- и радиоаппаратуре для работы с экранированными кабелями в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединители серии ШР, включая ШРПК3ЭШ3, выдерживают температуру от -60 до +60 °C (с сменой до +110 °C при перегреве контактов) и пониженное давление до 1,3×10⁻⁴ Па. Они обладают высокой механической прочностью: синусоидальная вибрация до 300 м/с² (1–5000 Гц), удар одиночного действия до 5000 м/с², многократный — до 350 м/с². Минимальная наработка — 1000 часов, количество соединений-расчленений — 500. +3

Конструкция и применение

Вилка имеет блочный (приборный) корпус условного размера 20 с 3 контактами, прямым патрубком и гайкой для экранированного кабеля, резьбовое сочленение и одношпоночную поляризацию. Такие соединители применяются для монтажа в аппаратуре, где важны вибро- и ударостойкость, герметичность и надежность в苛ных условиях. Сопротивление изоляции — не менее 5000 МОм в нормальных условиях. +3
