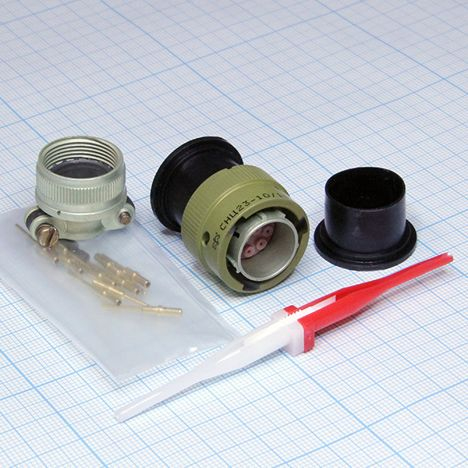

Соединитель СНЦ23-10/18Р-6-В представляет собой малогабаритную байонетную розетку, предназначенную для работы в электрических цепях как постоянного, так и переменного тока (с частотой до 3 МГц). Он используется в различных областях, включая радиоэлектронную аппаратуру специального и общего назначения.

Основные характеристики

• Тип соединителя : СНЦ23
• Количество контактов : 10
• Условный размер корпуса : 18
• Вид корпуса : розетка (обозначение "Р")
• Конструктивное исполнение : 6 (кабельная часть с прямым кожухом)
• Климатическое исполнение : всеклиматическое, что позволяет использовать его в различных условиях.

Технические параметры

• Максимальное рабочее напряжение : 700 В
• Ток на контакт : до 15 А
• Интервал рабочих температур : от -60 до +200 °C
• Сопротивление изолятора : не менее 5 МОм
• Количество циклов соединения/разъединения : 500
• Покрытие контактов : золото

Структура условного обозначения

Обозначение СНЦ23-10/18Р-6-В расшифровывается следующим образом:

• СНЦ23 — тип соединителя;
• 10 — количество контактов;
• 18 — условный размер корпуса;
• Р — вид корпуса (в данном случае розетка );
• 6 — конструктивное исполнение (кабельная часть с прямым кожухом).

Применение

Соединители типа СНЦ23 широко используются для соединения и разъединения электрических цепей в различных устройствах. Они обеспечивают надежный контакт благодаря байонетному соединению и многошпоночной поляризации корпуса, что делает их идеальными для ответственных узлов автоматических систем, где требуется высокая надежность и долговечность.
