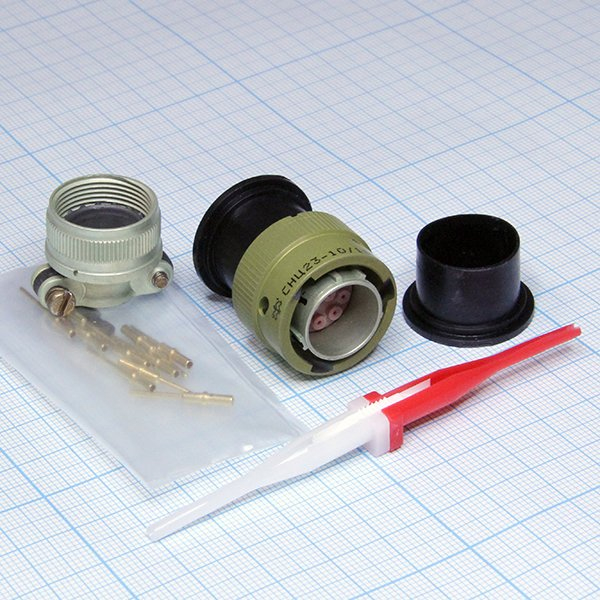

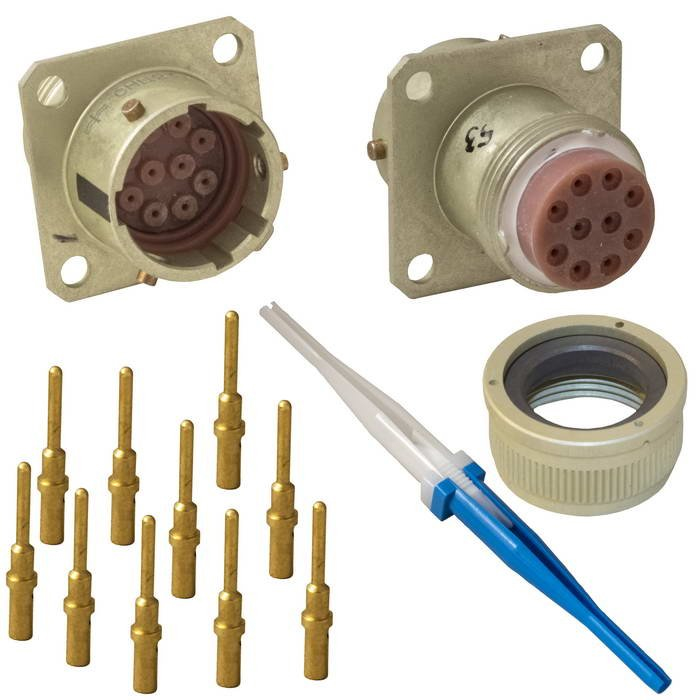

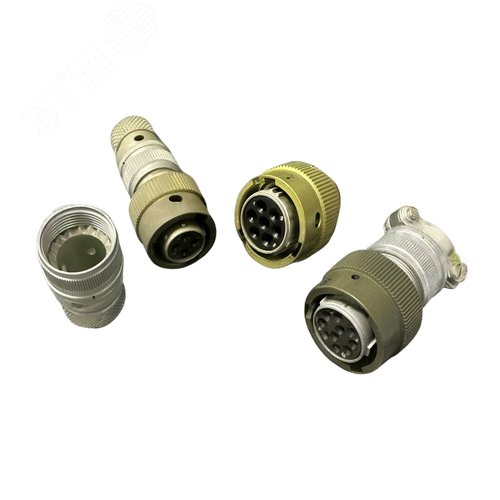

СНЦ23‑10/18Р‑6‑В (Элекон) — это низкочастотный цилиндрический электрический соединитель, выполненный в виде розетки с прямым кожухом и байонетным способом сочленения. Разъём относится к серии СНЦ23 и предназначен для внутреннего монтажа в радиоэлектронной и промышленной аппаратуре.

Основные параметры и конструкция

• Тип: цилиндрический низкочастотный разъём, всеклиматическое исполнение В.

• Количество контактов: 10, тип контактов — гнёзда (розетка), диаметр контактов 1 мм, материал — латунь с золотым покрытием.

• Корпус выполнен из алюминиевого сплава с анодированным покрытием, цвет корпуса — зелёный, изолятор — резина розового цвета.

Электрические и механические характеристики

• Максимальное рабочее напряжение до 400–700 В (в зависимости от конкретной документации на серию), рабочий ток до 15 А на весь разъём и до 7,5 А на один контакт Ø 1 мм.

• Сопротивление контактов не более 4 мОм, сопротивление изоляции не менее 5000 МОм.

• Способ сочленения — байонетный, ресурс сочленений‑расчленений порядка 500 циклов, допустимая многократная ударная перегрузка до 150 g.

Условия применения

• Диапазон рабочих температур примерно от −60 до +155 °С, относительная влажность до 100% при 35 °С, разъём рассчитан на длительное хранение (до около 25 лет).

• Разъём применяется в цепях постоянного и переменного тока (частота до 3 МГц), используется для соединения кабельных и приборных линий в приборах и устройствах, где требуется надёжный низкочастотный контакт.
