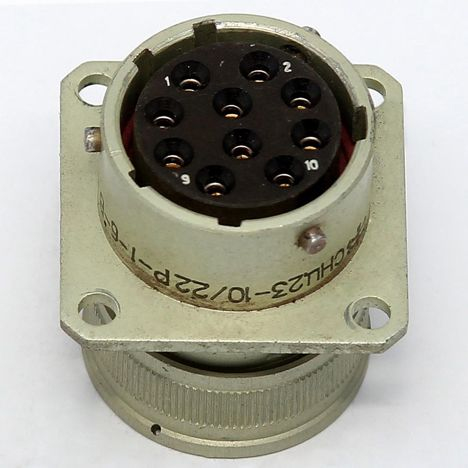

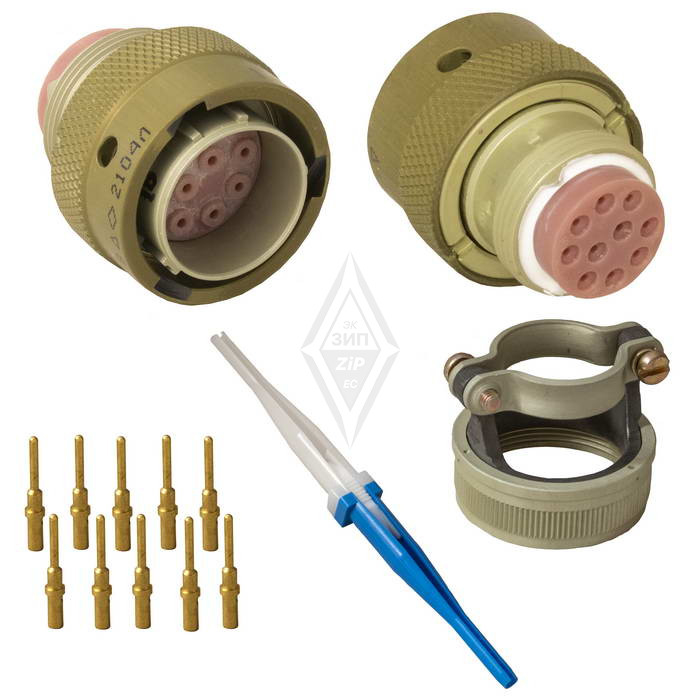

СНЦ23-10/22-Р-8-Б-В — это цилиндрический многопозиционный разъём с локальной защитой контактов, предназначенный для надёжного соединения в электрических цепях. Он используется в различных промышленных и приборных системах для передачи сигналов и мощности.

Разбор обозначения СНЦ23-10/22-Р-8-Б-В следующий:

• СНЦ23: тип разъёма — цилиндрический многопозиционный с локальной защитой контактов (номер разработки 23).

• 10: количество контактов.

• 22: условный размер корпуса (диаметр 22 мм).

• Р: розетка (гнездо).

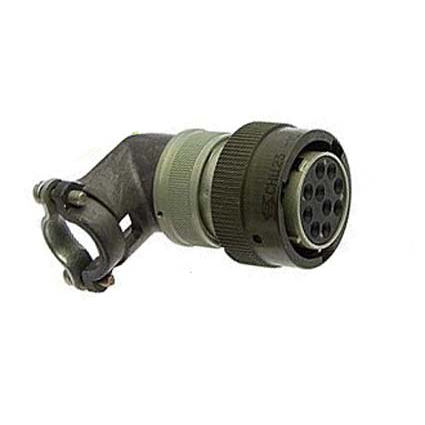

• 8: конструктивное исполнение — кабельная часть с угловым кожухом (патрубком).

• Б: вариант положения поляризующих шпонок и пазов (угловое положение изолятора).

• В: всеклиматическое исполнение, подходящее для эксплуатации в широком диапазоне температур и условий.

Разъём рассчитан на рабочее напряжение до 700 В и максимальный ток на контакт в зависимости от диаметра: до 11 А (1,0 мм), 20 А (1,5 мм) или 35 А (2,0 мм). Сопротивление контактов минимально — от 0,0016 Ом для крупных контактов, материал — золото для надёжного соединения. Он предназначен для внутреннего монтажа и обеспечивает защиту контактов от случайного короткого замыкания.

Такие соединители применяются в авиационной, судостроительной и общей промышленной технике, где требуется герметичность и устойчивость к вибрациям. Они подходят для кабельного подключения с угловым патрубком, что удобно в ограниченном пространстве.
