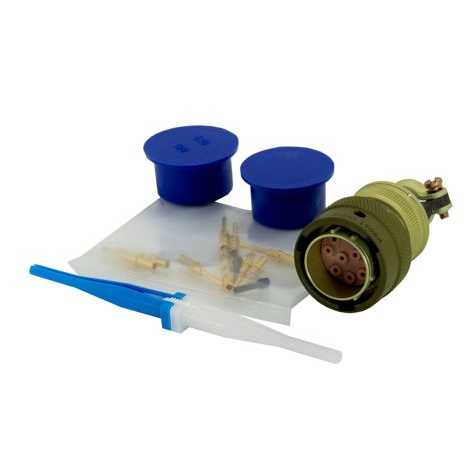

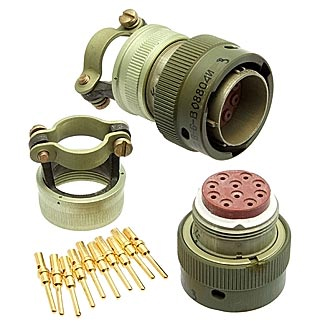

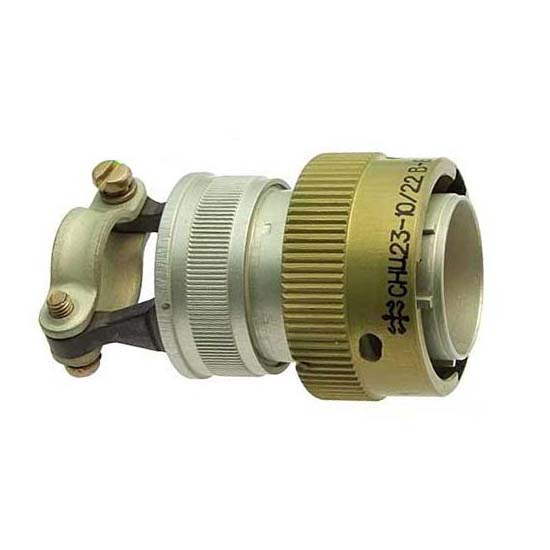

СНЦ23-10/22Р-6-В — это кабельная розетка цилиндрического типа, предназначенная для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Данная розетка может применяться в различных климатических условиях благодаря своему всеклиматическому исполнению.

Технические характеристики

• Количество контактов: 10
• Максимальное рабочее напряжение: 700 В
• Рабочая токовая нагрузка на контакт:
  • до 9 А (рабочая)
  • до 20 А (максимальная)
• Диаметр контактов: 1,5 мм
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Минимальный срок сохраняемости: 15 лет
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: 500

Конструкция и монтаж

розетка имеет байонетное соединение и шпоночную поляризацию, что обеспечивает надежное соединение с вилка ми СНЦ27, СНЦ28 и СНЦ29. Монтаж проводов осуществляется методом обжимки. Габаритные размеры розетки составляют:

• Диаметр: 29,5 мм
• Длина: 48 мм

Условия эксплуатации

СНЦ23-10/22Р-6-В может функционировать в широком диапазоне температур — от -60° С до +155° С. Она также устойчива к синусоидальным вибрациям с частотами от 1 Гц до 5000 Гц и механическим ударам.Эти характеристики делают розетку СНЦ23-10/22Р-6-В подходящей для использования в различных промышленных и бытовых приложениях, требующих надежного подключения в сложных условиях.
