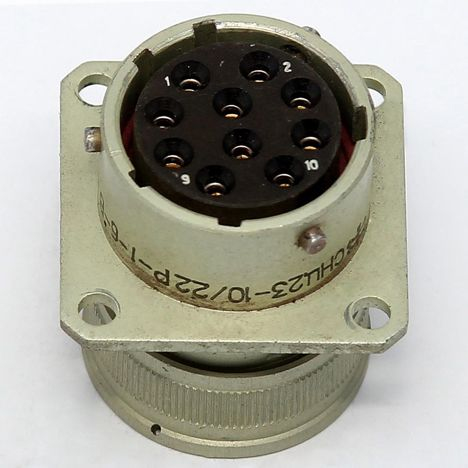

Соединитель СНЦ23-10/22Р-13-Б-В представляет собой электрический разъем, предназначенный для использования в различных электрических цепях, как постоянного (DC), так и переменного (AC) тока. Он может работать при частоте до 3 МГц и максимальном амплитудном напряжении до 700 В.

Основные характеристики

• Количество контактов : 10
• Условный размер корпуса : 22 мм
• Конструктивное исполнение : розетка с обоймой под термоусаживаемые трубки
• Покрытие контактов : Золото
• Диаметр контактов : 1,5 мм
• Сопротивление контактов : Не более 2,5 мОм
• Сопротивление изоляции : Не менее 5000 МОм
• Максимальная рабочая температура : +155° C
• Минимальная рабочая температура : -60° C
• Минимальный срок сохраняемости : 15 лет

Условия эксплуатации

СНЦ23-10/22Р-13-Б-В разработан для работы в всеклиматическом исполнении, что позволяет использовать его в различных условиях окружающей среды. Он способен выдерживать механические нагрузки, такие как синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц и механические удары.

Конструкция и монтаж

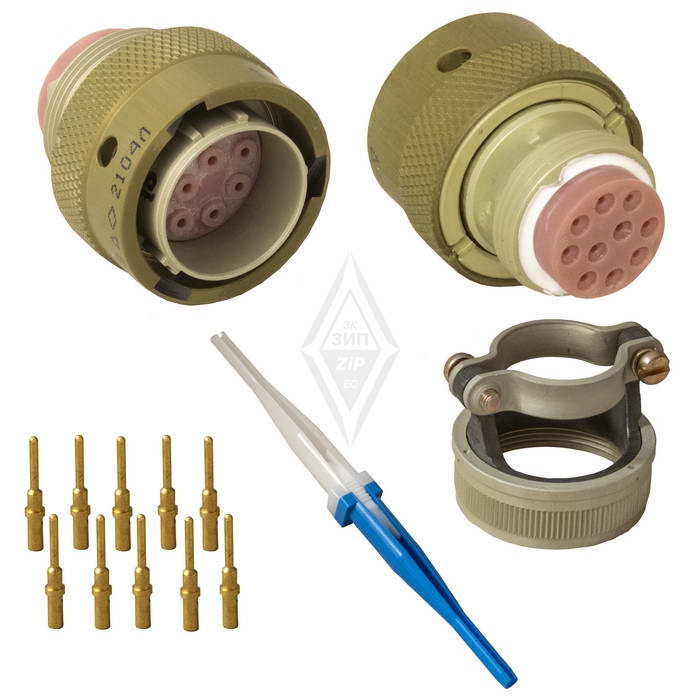

Соединитель состоит из двух частей — вилки и розетки. Они могут быть выполнены как в приборном (блочном), так и в кабельном исполнении. Монтаж проводов осуществляется методом обжима, что обеспечивает надежное соединение.

Поляризация и установка

Разъемы имеют многошпоночную поляризацию и многопозиционную установку изолятора, что предотвращает неправильное соединение. Это особенно важно для обеспечения надежности в ответственных узлах автоматических систем.СНЦ23-10/22Р-13-Б-В широко используется в различных отраслях, включая автоматизацию, телекоммуникации и другие области, где требуется высокая надежность соединений.
