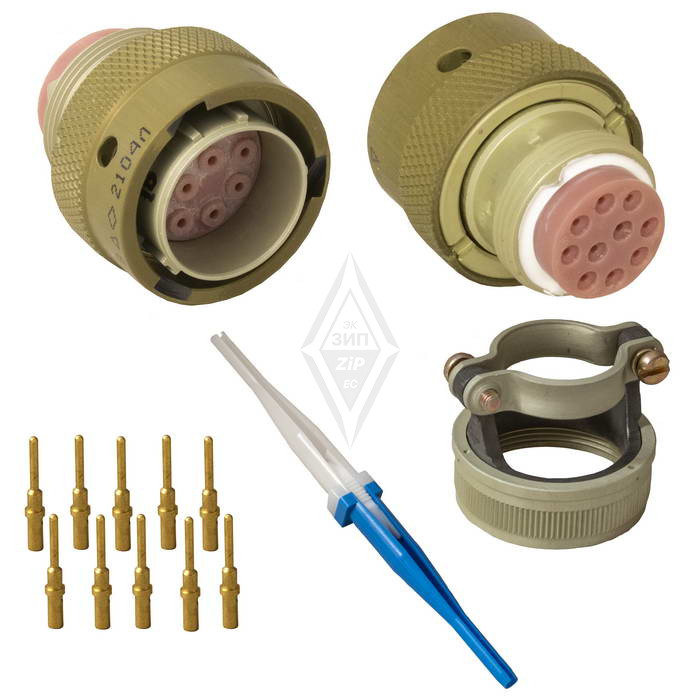

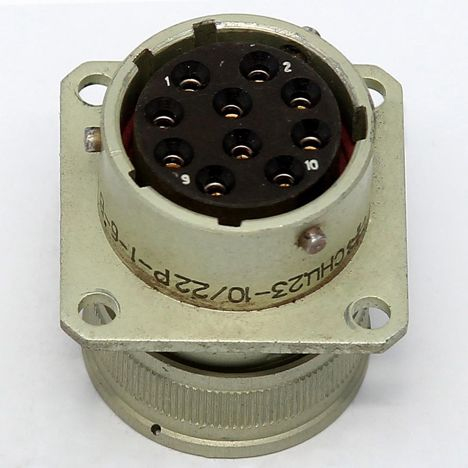

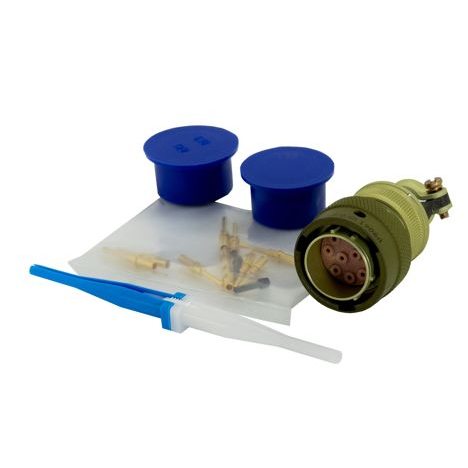

Соединитель СНЦ23-10/22Р-13-Б-В (2015 года) представляет собой электрический разъем, предназначенный для использования в различных электрических цепях. Он характеризуется следующими основными параметрами и особенностями:

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, малогабаритный, негерметичный.
• Количество контактов : 10.
• Условный размер корпуса : 22 мм.
• Конструктивное исполнение : розетка с обоймой под термоусаживающиеся трубки.
• Климатическое исполнение : всеклиматическое (по ГОСТ В 20.39.404-81).
• Покрытие контактов : золото.

Электрические параметры

• Рабочая токовая нагрузка : 6 А.
• Максимальная токовая нагрузка : 12 А.
• Максимальное рабочее напряжение : до 700 В (амплитудное значение).
• Сопротивление контактов : не более 2,5 мОм.
• Сопротивление изоляции : не менее 5000 МОм.

Условия эксплуатации

• Рабочие температуры:
  • Повышенная: до +155° С.
  • Пониженная: до -60° С.
• Атмосферное давление: допускается пониженное давление до 1,33·10^-10 Па.
• Вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 400 м/с?.
• Механические удары:
  • Многократные действия с ускорением до 1500 м/с?.
  • Одиночные действия с ускорением до 5000 м/с?.

Конструкция и монтаж

Соединитель имеет байонетное сочленение с многошпоночной поляризацией корпуса и многопозиционной установкой изолятора. Это обеспечивает надежное соединение и предотвращает неправильное подключение. Монтаж проводов осуществляется методом обжима.

Применение

СНЦ23-10/22Р-13-Б-В широко используется в ответственных узлах автоматических систем, где требуется высокая надежность и долговечность соединений. Минимальный срок хранения составляет 15 лет, а минимальная наработка — не менее 1000 часов.Этот соединитель является частью серии СНЦ23, которая включает различные модели с различными характеристиками и конструкциями, что позволяет выбрать оптимальный вариант для конкретных условий эксплуатации.
