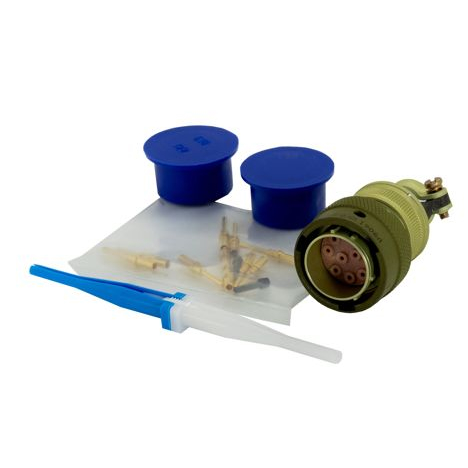

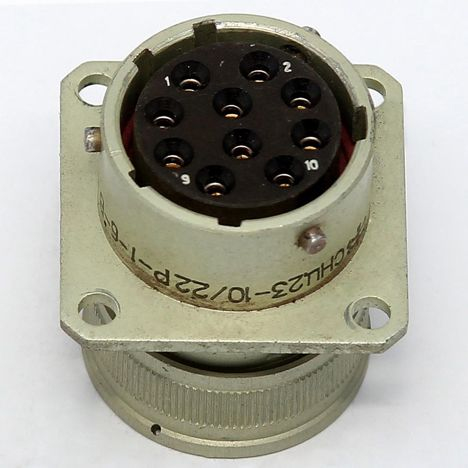

Соединитель СНЦ23-10/22Р-13-б-В представляет собой электрический разъем, предназначенный для работы в различных электрических цепях, как постоянного, так и переменного тока (частотой до 3 МГц). Он может использоваться при максимальном рабочем напряжении до 700 В и предназначен для внутреннего монтажа в всеклиматическом исполнении.

Основные характеристики

• Количество контактов : 10
• Условный диаметр корпуса : 22 мм
• Рабочая токовая нагрузка :
  • Рабочая на контакт: 6 А
  • Максимальная на контакт: 12 А
• Сопротивление контактов : не более 2,5 мОм
• Сопротивление изоляции : не менее 5000 МОм
• Диаметр контактов : 1,5 мм
• Минимальная наработка : 1000 часов
• Количество сочленений-расчленений : 500

Конструктивные особенности

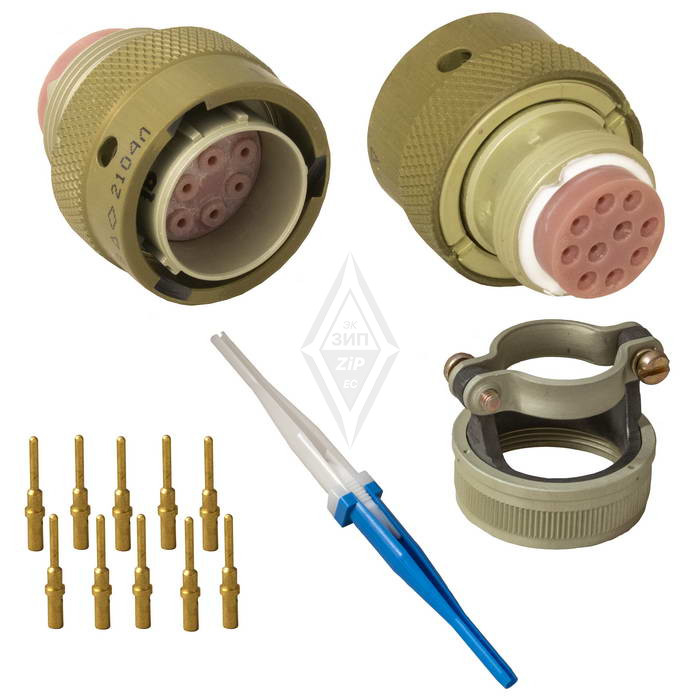

Соединитель состоит из двух частей: вилки и розетки. Эти части могут быть как приборными (блочными), так и кабельными. Возможны различные исполнения:

• С прямым или угловым кожухом
• С обоймой под термоусаживаемые трубки

Сочленение соединителей осуществляется байонетным способом, что обеспечивает надежность соединения. Поляризация корпуса многошпоночная, что предотвращает неправильное соединение.

Условия эксплуатации

Соединитель СНЦ23-10/22Р-13-б-В может работать в широком диапазоне температур:

• Повышенная температура среды: до +155°С
• Пониженная температура среды: до -60°С

Кроме того, он устойчив к механическим воздействиям, включая синусоидальную вибрацию и удары.

Заключение

Соединители серии СНЦ23, включая модель СНЦ23-10/22Р-13-б-В, являются надежными и универсальными решениями для электрических соединений в различных условиях эксплуатации. Они обеспечивают высокую степень защиты и долговечность благодаря качественным материалам и продуманной конструкции.
