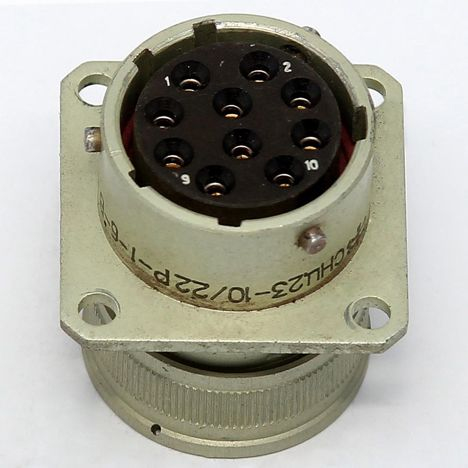

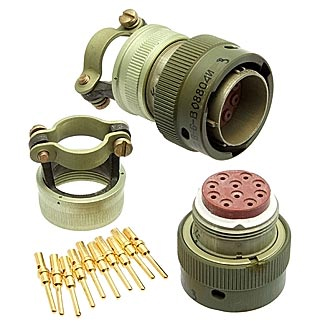

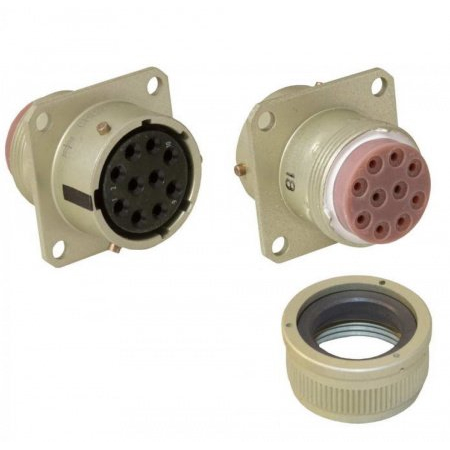

СНЦ23-10/22Р-6-Б-В — это цилиндрический электрический соединитель, предназначенный для работы в различных электрических цепях. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики

• Количество контактов: 10
• Условный размер корпуса: 22 мм
• Максимальное рабочее напряжение: 700 В
• Рабочий ток на контакт: до 15 А
• Диаметр контактов: 1,5 мм
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: 500
• Минимальный срок сохраняемости: 15 лет

Конструктивные особенности

Конструктивное исполнение:

• "6" указывает на кабельную часть с прямым кожухом.
• Разъемы имеют пятишпоночную поляризацию и многопозиционную установку изолятора в корпусе, что обеспечивает надежность соединения.

Покрытие контактов: золото, что повышает устойчивость к коррозии и улучшает проводимость.

Условия эксплуатации

СНЦ23-10/22Р-6-Б-В может использоваться в условиях:

• Температура окружающего воздуха: от -60°C до +155°C.
• Относительная влажность: до 100% при +35°C.
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 400 м/с?.
• Механические удары: одиночные до 5000 м/с? и многократные до 1500 м/с?.

Применение

Соединители СНЦ23 находят широкое применение в радиоэлектронной аппаратуре, где требуется высокая надежность соединений. Они могут использоваться в системах автоматизации и других ответственных узлах, где необходимо обеспечить стабильный электрический контакт.
