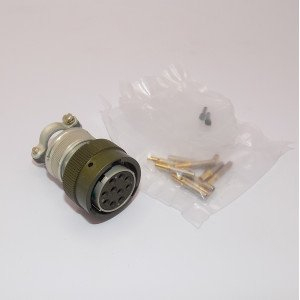

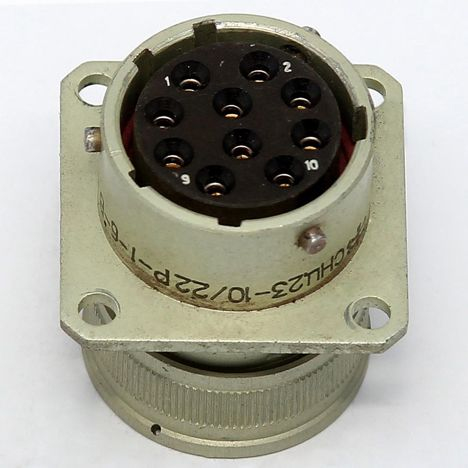

СНЦ23-10/22Р-6-В — это электрический соединитель, который используется для обеспечения надежного электрического контакта в различных электрических цепях. Он предназначен для работы как с постоянным, так и с переменным током (до 3 МГц) при максимальном напряжении до 700 В.

Основные характеристики

• Количество контактов : 10
• Условный размер корпуса : 22 мм
• Тип корпуса : розетка (обозначение "Р")
• Конструктивное исполнение : Кабельная часть с прямым кожухом (обозначение "6")
• Температурный диапазон : от -60°С до +155°С
• Покрытие контактов : золото
• Сопротивление изоляции : не менее 5000 МОм
• Сопротивление контактов : не более 2,5 мОм

Конструкция и применение

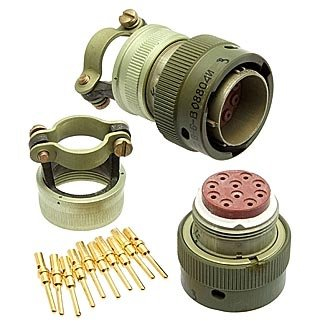

Соединитель состоит из двух частей: вилки и розетки. Они могут быть как приборными, так и кабельными. вилки и розетки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора, что обеспечивает удобство подключения и надежность соединения. Сочленение происходит по байонетному принципу, что также способствует быстрому и безопасному разъединению.СНЦ23-10/22Р-6-В широко применяется в радиоэлектронной аппаратуре, где требуется высокая степень надежности и устойчивости к внешним воздействиям. Эти соединители могут использоваться в условиях высокой влажности и температуры, что делает их идеальными для применения в различных климатических условиях.

Условия эксплуатации

Соединители СНЦ23-10/22Р-6-В могут функционировать в условиях:

• Синусоидальной вибрации с частотой от 1 Гц до 5000 Гц.
• Механических ударов с ускорением до 5000 м/с?.
• Относительной влажности воздуха до 100% при температуре +35°С.

Эти характеристики делают СНЦ23-10/22Р-6-В подходящими для использования в ответственных узлах автоматических систем, где важна высокая надежность соединений.
