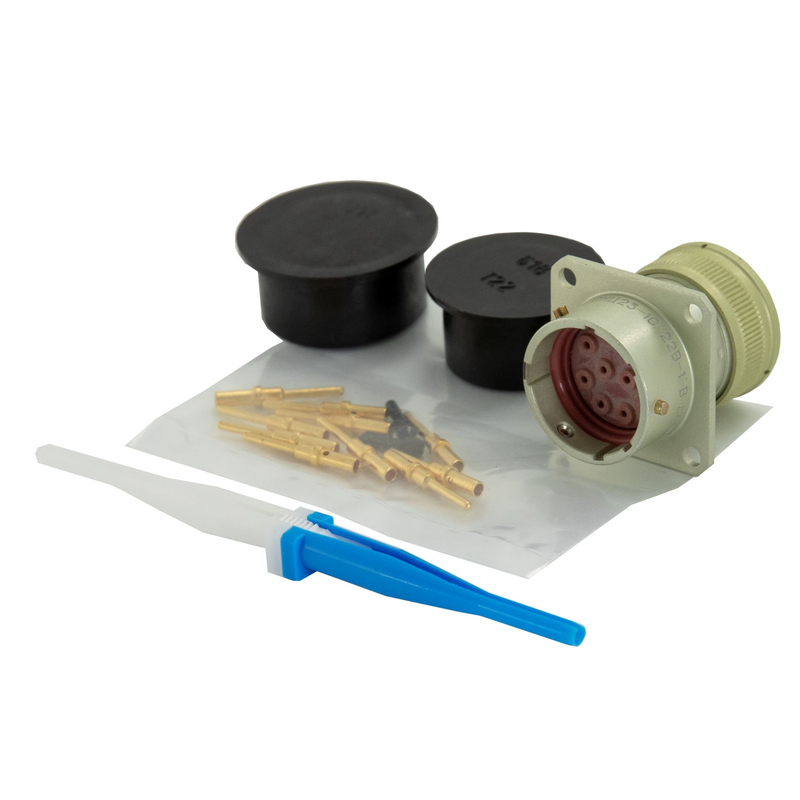

СНЦ23‑10/22Р‑1‑В «5» — это цилиндрический низкочастотный малогабаритный разъём Элекон, выполненный в розетке (Р) с всеклиматическим исполнением «В» и предназначен для внутреннего монтажа с байонетным соединением. Это изделие изготовляется по техническим условиям для приёмки «5» (ГЕ0.364.241ТУ), что относится к одной из категорий качества серии СНЦ23.

• Количество контактов — 10.

• Условный размер корпуса — 22 мм.

• Тип соединителя — цилиндрический, низкочастотный, малогабаритный, негерметичный.

• Климатическое исполнение — всеклиматическое по ГОСТ В 20.39.404‑81, диапазон рабочих температур обычно от −60 до +200 °C.

• Предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц.

• Максимальное рабочее напряжение — до 700 В постоянного/переменного тока (в зависимости от варианта исполнения и условий эксплуатации).

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Сопротивление контактов — не более нескольких мОм (типово до 2–4 мОм в зависимости от конкретного варианта и условий).

• Контакты выполняются с золотым покрытием, что обеспечивает хорошую коррозионную стойкость и низкое переходное сопротивление.

• Корпус имеет пятишпоночную поляризацию и многопозиционную установку изолятора, что исключает случайную неправильную ориентацию при подключении.

• Сочленение — байонетное, обеспечивает быстрое и надёжное соединение‑разъединение без резьбовой затяжки.

• Минимальная наработка — порядка 1000 часов при заданном числе циклов сочленений.

• Количество циклов сочленения‑расчленения — не менее 500.

• Может применяться при воздействии вибрации, линейных перегрузок, пониженного давления и повышенной влажности в соответствии с требованиями всеклиматического исполнения.

Разъём СНЦ23‑10/22Р‑1‑В «5» используется для внутреннего объёмного монтажа в радиоэлектронной аппаратуре, включая военную, авиационную и космическую технику, а также в промышленных устройствах с повышенными требованиями к надёжности и стабильности соединения.
