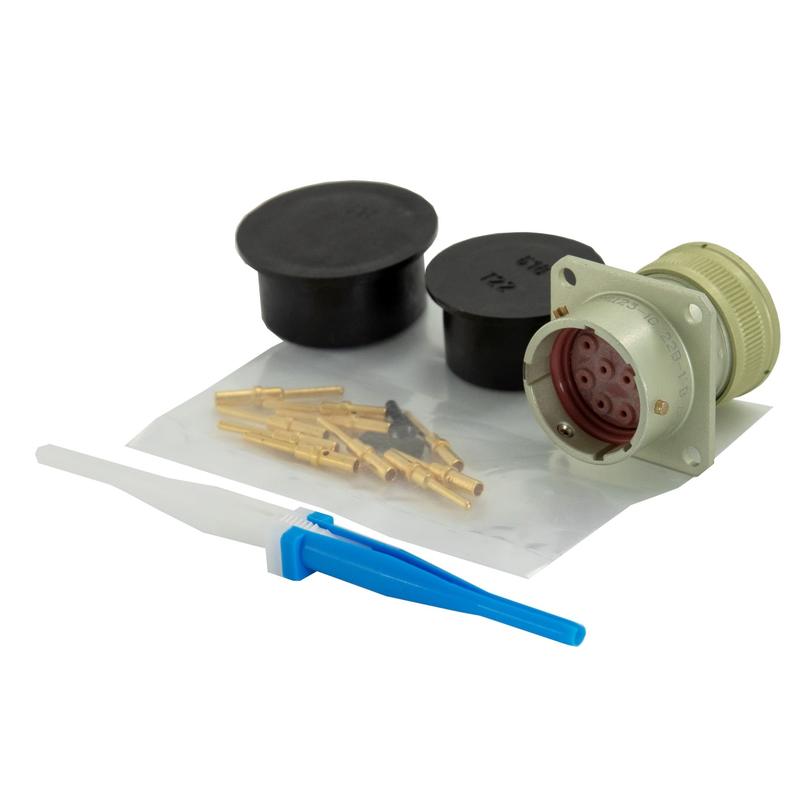

СНЦ23‑10/22Р‑1‑в‑В — это малогабаритный низкочастотный цилиндрический электрический разъём серии СНЦ23 производства ЗАО «Элекон» (под обозначением изготовителя «Элекон» и с индексом «5»), предназначен для внутреннего монтажа в радиоэлектронной аппаратуре.

Соединитель используется для соединения и разъединения цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В, включая низкочастотные сигнальные и силовые линии. Применяется во встроенных блоках, платах, модулях и приборах, где требуется надёжное и компактное сочленение с байонетным фиксатором.

• Корпус цилиндрический, условный размер 22 мм, исполнение «в» соответствует розетке с внутренним монтажом (вилка обычно обозначается «Р»).

• Всеклиматическое исполнение «В» по ГОСТ В 20.39.404‑81, адаптированное для работы в широком диапазоне температур и агрессивных климатических условиях.

• Сочленение байонетное, с пятишпоночной поляризацией корпуса и многопозиционной установкой изолятора, что исключает самопроизвольное рассоединение и обеспечивает правильную ориентацию при подключении.

• Количество контактов: 10 (вилка и розетка СНЦ23‑10/22Р‑1‑в‑В).

• Диаметр цилиндрических контактов 1,5 мм, сопротивление контактов не более 2,5 мОм, сопротивление изоляции не менее 5000 МОм.

• Покрытие контактов — золото, что обеспечивает высокую стабильность переходного сопротивления и устойчивость к коррозии.

• Диапазон рабочих температур обычно от примерно −60 до +200 °C, что соответствует требованием к аппаратным средствам для военной и специальной техники.

• Минимальная наработка при 500 сочленениях‑расчленениях — порядка 1000 часов, минимальный срок сохраняемости — около 15 лет.
