СНЦ23-10/22Р-2-В Элекон «5» — это приборная розетка цилиндрического соединителя серии СНЦ23 производства завода Элекон. Она предназначена для надежного соединения в промышленных и специальных электросистемах, с 10 контактами и конструктивом «2-В» (приборная часть с прямым кожухом, всеклиматическое исполнение).

Разъем рассчитан на рабочее напряжение до 700 В и максимальный ток, зависящий от диаметра контактов: до 11 А для 1,0 мм, до 20 А для 1,5 мм и до 35 А для 2,0 мм. Сопротивление контактов минимально — не более 0,004 Ом (1,0 мм), 0,0025 Ом (1,5 мм) или 0,0016 Ом (2,0 мм). Корпус выполнен из прочного металла с упрочнением резьбой гайки, основание часто из карболита для устойчивости к внешним факторам.

Модель имеет прямой кожух (исполнение «Р-2-В»), что обеспечивает компактность и удобство монтажа в приборы. Серия СНЦ23 широко используется в авиации, судостроении и промышленной автоматике благодаря высокой надежности и соответствию стандартам качества. Общее количество контактов в линейке варьируется от 3 до 61, но эта модификация — на 10 контактов размером 22.

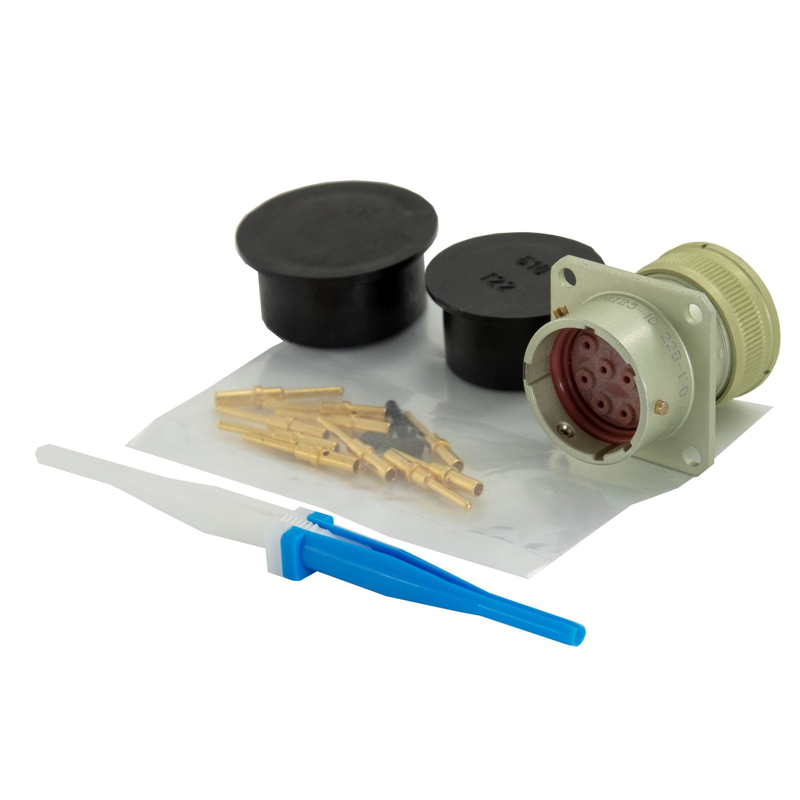

На изображении показаны типичные цилиндрические разъемы серии СНЦ23 с прямым кожухом, аналогичные по конструкции модели Элекон «5».
