СНЦ23-10/22Р-6-В-В от Элекон — это цилиндрический низкочастотный многопозиционный электрический соединитель для внутреннего монтажа в радиоэлектронной аппаратуре. Он обеспечивает надежное соединение в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 700 В.

Основные характеристики

Соединитель имеет 10 контактов, условный размер корпуса 22 мм и тип корпуса Р (розетка). Конструктивное исполнение 6 подразумевает кабельную часть с прямым кожухом, а индекс В указывает на всеклиматическое исполнение для эксплуатации в широком диапазоне температур и влажности.

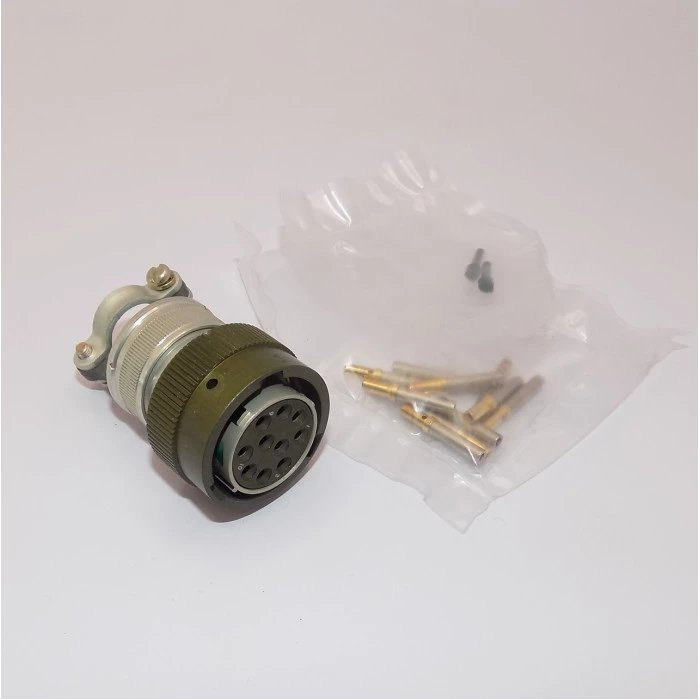

На изображении показан типичный вид розетки СНЦ23-10/22Р-6-В в упаковке, с маркировкой и золотистыми контактами.

Технические параметры

Рабочий ток на контакт — 9 А (максимальный до 20 А), сопротивление контакта — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Сочленение байонетное, многошпоночная поляризация, монтаж проводов обжимкой, покрытие контактов — золото.

Условия эксплуатации

Температурный диапазон: от -60°C до +155°C. Выдерживает вибрацию (1–5000 Гц, до 400 м/с²) и механические удары (до 5000 м/с² одиночные, 1500 м/с² многократные). Производитель — АО «Завод Элекон» (Казань).
