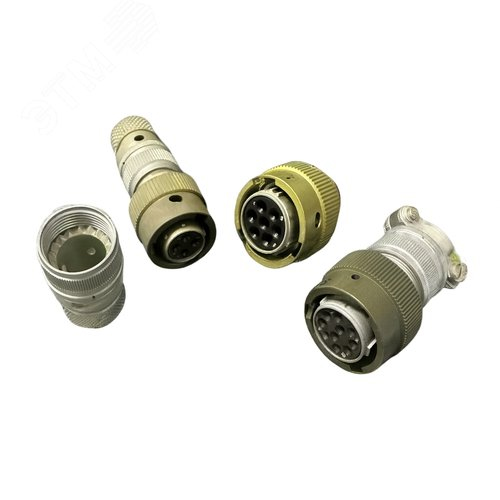

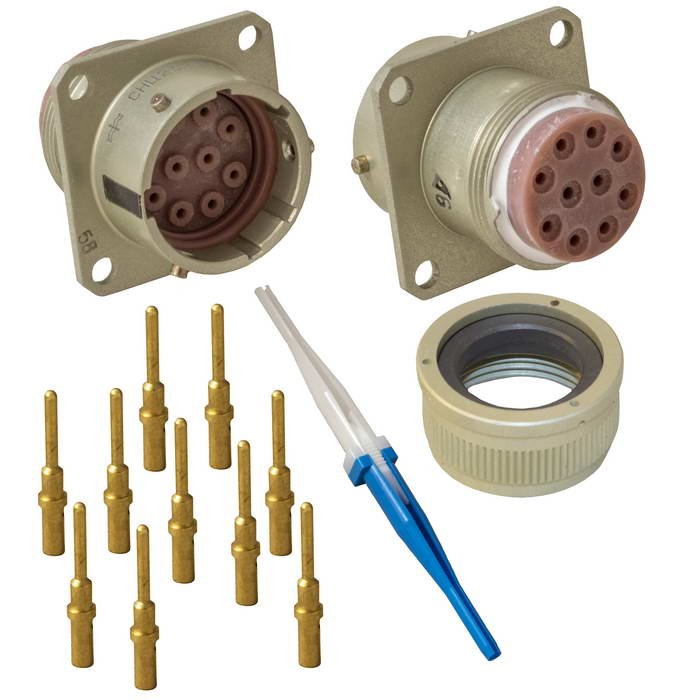

СНЦ23‑10/22Р‑1‑В производства АО «Элекон» — это цилиндрический низкочастотный электрический соединитель (розетка) с байонетным сочленением , предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц напряжением до 700 В (амплитудное значение).

Назначение и область применения

Соединитель применяется для внутреннего монтажа в радиоэлектронной аппаратуре, включая военную и специальную технику, обеспечивая надежное разъемное соединение кабелей и блоков.
Розетка выполнена в всеклиматическом исполнении , что позволяет использовать её в условиях широкого температурного диапазона и при изменении атмосферного давления.

Основные технические параметры

• Количество контактов — 10.

• Токовая нагрузка на контакт — номинальный ток 6 А, максимальный кратковременный — до 12 А.

• Напряжение — до 700 В (амплитудное).

• Сопротивление контакта — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

• Диаметр контактных стержней — 1,5 мм.

Конструкция и особенности

• Соединитель имеет байонетное сочленение и многошпоночную поляризацию корпуса , что обеспечивает быстрое и надежное сопряжение и исключает неправильное подключение.

• Изолятор в корпусе установлен многопозиционно , что позволяет выбирать нужную конфигурацию контактов под конкретную схему.

• Покрытие контактов — золото , способ монтажа проводов — обжимка (контакты рассчитаны под кабельные наконечники).

Габариты и совместимость

• Габаритные размеры розетки СНЦ23‑10/22Р‑1‑В порядка 25,9×25,9×32 мм, что характерно для корпуса условного размера 22 данной серии.

• Розетка СНЦ23‑10/22Р‑1‑В (в том числе производства «Элекон») механически и электрически совместима с вилками подобных серий СНЦ23, а также может сочленяться с вилками серий СНЦ27, СНЦ28, СНЦ29 при соответствующей конфигурации.
