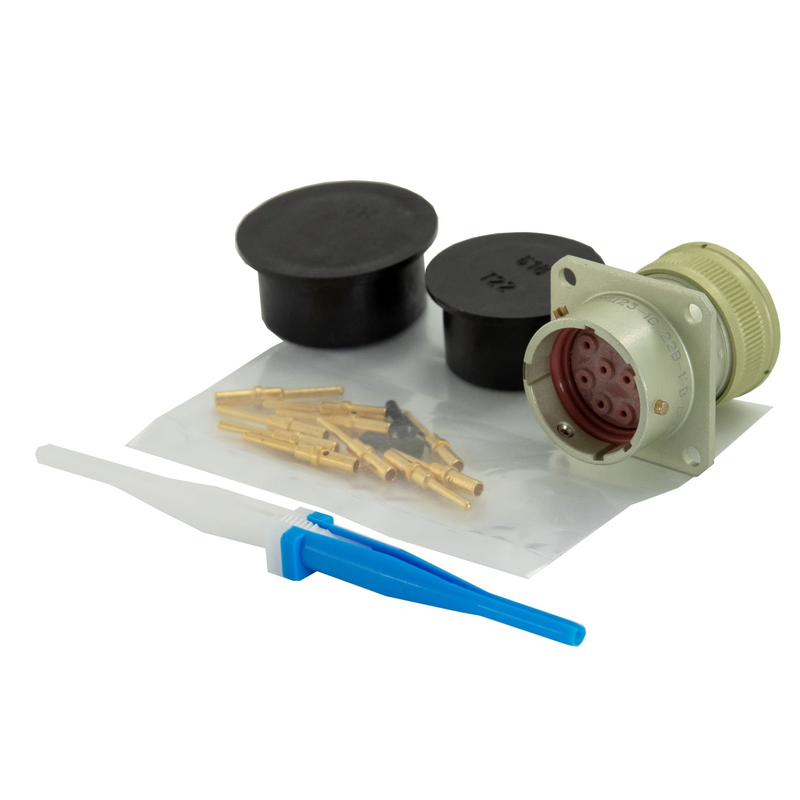

СНЦ23‑10/22Р‑1‑В «Элекон» — это низкочастотный цилиндрический соединитель (розетка) из серии СНЦ23, предназначенной для внутреннего объемного монтажа в аппаратуре общего и военного назначения.

• Количество контактов: 10 штук.

• Условный размер корпуса: 22 мм (диаметр по габариту).

• Тип сочленения: байонетное, с пятишпоночной поляризацией корпуса и многопозиционной установкой изолятора.

• Покрытие контактов: золото, что обеспечивает низкое переходное сопротивление и хорошую стабильность характеристик.

• Напряжение: до 700 В постоянного и переменного тока (частота до 3 МГц).

• Сопротивление контакта: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Назначение: соединение и разъединение электрических цепей в стационарной и подвижной аппаратуре.

• Минимальная наработка: порядка 1000 часов работы.

• Количество сочленений/расчленений: не менее 500 циклов.

• Минимальный срок сохраняемости: около 15 лет в условиях хранения по требованиям ГОСТ.

• Исполнение: всеклиматическое [В] по ГОСТ 20.39.404‑81, что означает пригодность для применения в различных климатических условиях (в том числе в гермоконтейнерах и на открытой аппаратуре).

• Монтаж: внутренний (внутривольный), соединитель рассчитан на пайку проводов к контактам.
