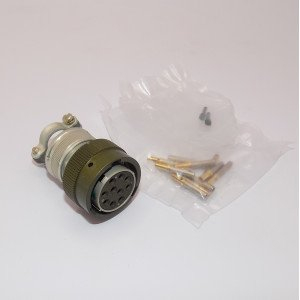

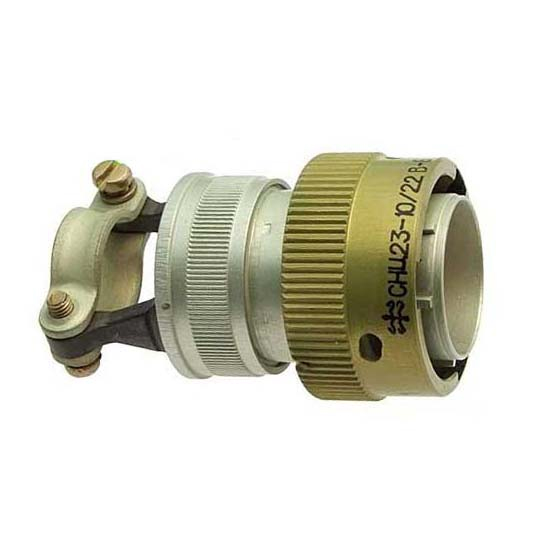

СНЦ23-10/22Р-6-В (лев) представляет собой цилиндрический многопозиционный соединитель с локальной защитой контактов, предназначенный для использования в электрических цепях как постоянного, так и переменного тока. Этот тип соединителя может быть использован в различных условиях эксплуатации, включая военные и промышленные применения.

Технические характеристики

• Максимальное рабочее напряжение :
  • 400 В для моделей СНЦ23-10/22.
• Максимальный ток на одиночный контакт :
  • Для контактов диаметром 1 мм — до 11 А.
  • Для контактов диаметром 1,5 мм — до 20 А.
  • Для контактов диаметром 2 мм — до 35 А.
• Сопротивление контактов :
  • Не более 4 мОм для контактов диаметром 1 мм.
  • Не более 2,5 мОм для контактов диаметром 1,5 мм.
  • Не более 1,6 мОм для контактов диаметром 2 мм.
• Сопротивление изоляции : не менее 5000 МОм.
• Температурные условия эксплуатации :
  • Для соединителей с золотым покрытием: от -60° С до +155° С.
  • Для соединителей с серебряным покрытием: от -60° С до +100° С.

Конструкция

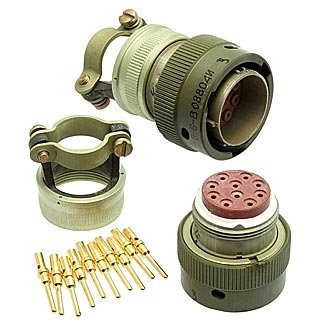

СНЦ23-10/22Р-6-В состоит из двух частей: приборной и кабельной. Он имеет байонетный тип соединения и может быть установлен в различных угловых положениях благодаря поляризующим шпонкам.

Применение

Данный соединитель широко используется в различных областях, включая:

• Электроника и электротехника.
• Авиация и космонавтика.
• Промышленное оборудование.

СНЦ23-10/22Р-6-В обеспечивает надежное соединение и защиту от внешних факторов, что делает его идеальным выбором для ответственных приложений.
