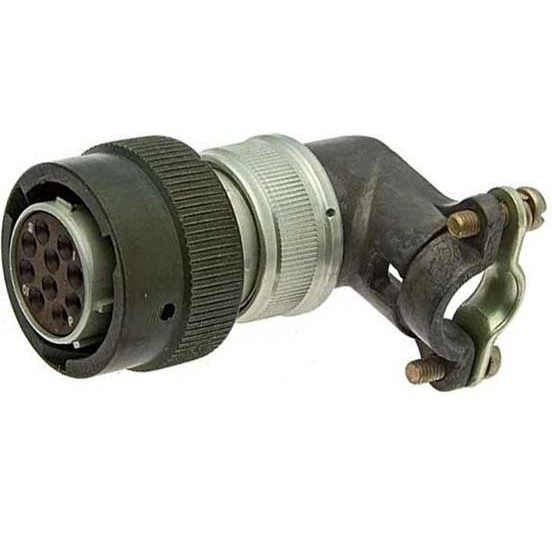

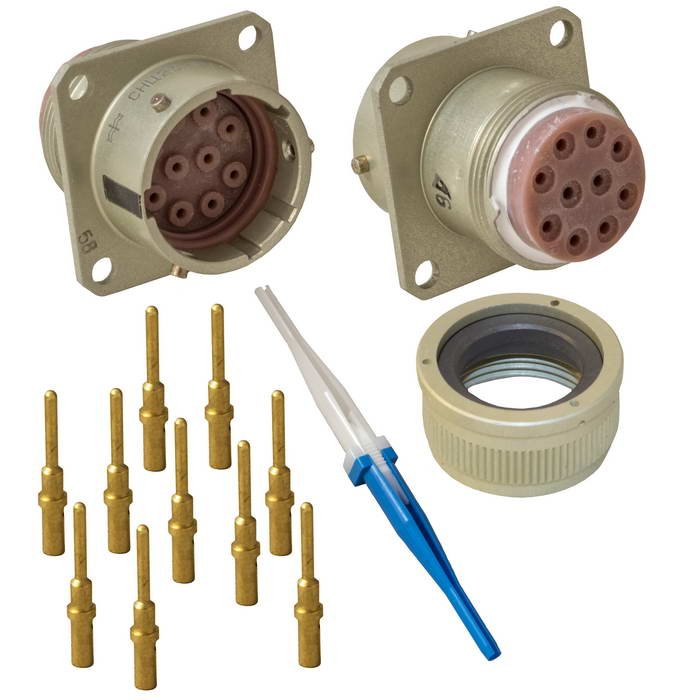

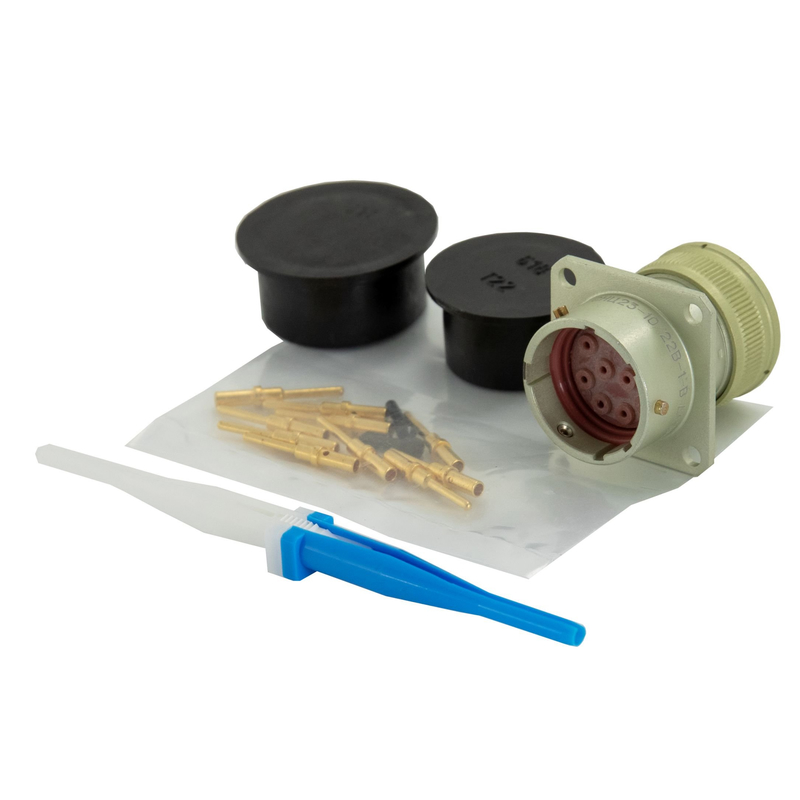

Соединитель СНЦ23‑10/22Р11‑б‑В «Элекон 5» — это цилиндрический электро‑разъём из серии СНЦ23 , предназначенный для внутреннего монтажа в электрических цепях постоянного и переменного тока частотой до нескольких мегагерц.

• Применяется в электро‑ и радиоаппаратуре, измерительных приборах, системах управления и питания блоковой аппаратуры.

• Исполнение «В» означает всеклиматическое исполнение по ГОСТ В 20.39.404‑81 (работа в широком диапазоне температур и влажности, включая тропический климат).

• Номинальное напряжение переменного/постоянного тока — до 700 В.

• Максимальная частота переменного тока — порядка 3 МГц , что позволяет использовать разъём в низкочастотных цепях, включая импульсные и сигнальные линии.

• Контакты обычно выполнены с благородным покрытием (например, золото или родий), что обеспечивает низкое переходное сопротивление и хорошую стойкость к окислению.

На примере СНЦ23‑10/22Р11‑б‑В можно выделить:

• СНЦ23 — серия цилиндрических соединителей.

• 10/22 — количество контактов (10 контактов в розетке, 22 вилки) или иное по ТУ; конкретная схема контактов определяется по чертежу на конкретное исполнение.

• Р11 — тип/номер схемы контактов (позиционирование и тип контактов — сигнальные, силовые, экран и т.п.).

• б — вариантип (исполнение корпуса, ориентация замка, тип фиксации, крепление).

• В — всеклиматическое исполнение.

• Разъём с цилиндрическим корпусом с резьбовым или snap‑замковым соединением, обеспечивающим герметичность и виброустойчивость.

• Предназначен для внутреннего монтажа (плата–плата, блок–блок), без прямого внешнего использования в открытом корпусе.
