Соединитель СНЦ23-10/22Р-1-В представляет собой цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока (до 3 МГц) при максимальном напряжении до 700 В. Он используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре как общего, так и специального назначения.

Технические характеристики

• Количество контактов : 10
• Диаметр контактов : 1,5 мм
• Рабочая нагрузка на контакт : 6 А
• Максимальная нагрузка на контакт : 12 А
• Максимальное рабочее напряжение : 700 В
• Сопротивление контактов : не более 2,5 мОм
• Сопротивление изоляции : не менее 5000 МОм
• Минимальная наработка : 1000 часов
• Количество циклов соединения/разъединения : 500
• Срок хранения : не менее 15 лет

Конструкция и исполнение

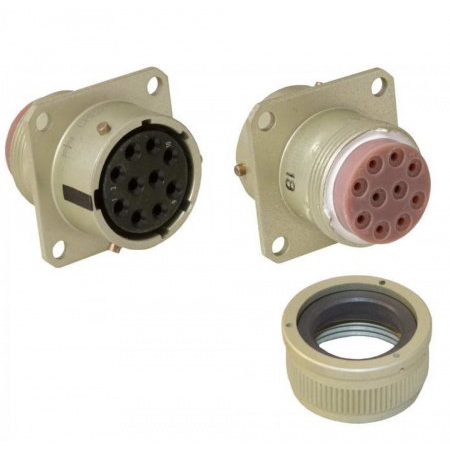

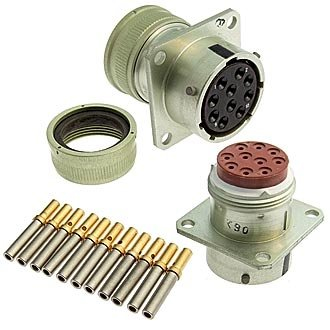

Соединитель состоит из двух частей: вилки и розетки. Они могут быть как приборными, так и кабельными. Конструктивное исполнение розетки СНЦ23-10/22Р-1-В выполнено, что делает его компактным и удобным для установки в ограниченных пространствах.

Поляризация и монтаж

Разъем имеет многошпоночную поляризацию корпуса и многопозиционную установку изолятора, что обеспечивает надежное соединение. Монтаж проводов осуществляется методом обжима.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур:

• Максимальная температура : +155 °C
• Минимальная температура : -60 °C

Также он устойчив к механическим воздействиям, включая синусоидальные вибрации (от 1 Гц до 5000 Гц) с ускорением до 400 м/с?.

Применение

СНЦ23-10/22Р-1-В широко используется в ответственных узлах автоматических систем, где требуется высокая надежность соединений. Этот разъем подходит для внутреннего монтажа во всеклиматическом исполнении согласно ГОСТ В 20.39.404-81.Таким образом, СНЦ23-10/22Р-1-В является надежным и долговечным решением для подключения электрических цепей в различных областях применения.
